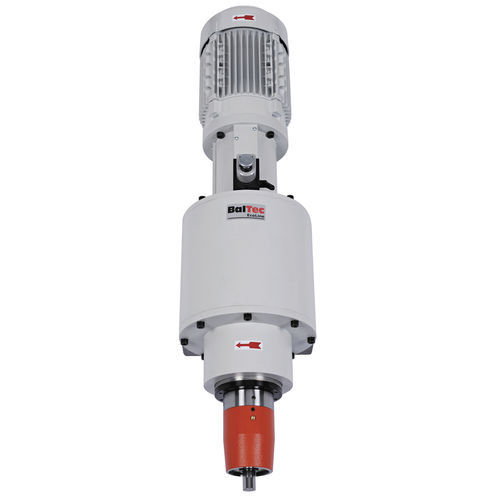

Unité de rivetage orbitale ENE series

pneumatique

Modèle ENE-20-HPP Procès Orbital Force générée Pneumatique Force de rivetage 5.00 kN - 20.00 kN Ø de la tige/pièce 13.00 mm Contrôle des processus Oui Course 5.00 mm - 40.00 mm Version standard ▪ Force nominale 20 kN @ 6 bar (pression de service max.) ▪ Tige de rivet jusqu’à Ø 13 mm (acier 370 N/mm2) ▪ Course 5 - 40 mm avec échelle micrométrique 0.01mm et limite de course ▪ Poids de la machine : environ 122 Kg ▪ Entraînement électropneumatique – tension d’alimentation @x@V, @Hz ▪ Broche avec lubrification permanente ▪ Tête de rivetage orbital 5° pour une longueur de formation Ls=84 mm, hauteur libre 28 mm ou ▪ Tête de rivetage orbital 3° pour une longueur de formation Ls=116 mm, hauteur libre 60 mm (à préciser lors de la commande) ▪ Couleur gris clair RAL 7035 Inclus ▪ Accessoires standard et instructions d'utilisation dans la langue locale ▪ Déclaration de l'installation d'une machine incomplète Options ▪ HPP-010-281, Process Control HPP-25, connexions X1, X2, X3, X20, X21 ▪ Inkl. SEI-100-281, capteur de distance, type HPP-25 ▪ Inkl. SEI-200-281, capteur de pression, type HPP-25 ▪ HPP-X4-02, connexion X4, pour E-Stop, sans relais à deux mains ▪ HPP-X6-01, connexion X6, sécurité externe / reset ▪ HPP-X9-01, connexion X9, Interface SPS avec câble 5m ▪ HPP-045-03, rallonge du câble 3 m, longueur totale 4 m ▪ FN-042, capteur de la position finale de la broche de rivetage supérieure (PFS) ▪ PNP-HPP-281, Unité de maintenance d'air comprimé et ensemble de contrôle pneumatique pour HPP ▪ Accessoires standard et instructions d'utilisation dans la langue locale Options ▪ HPP-X5-01, connexion X5 module PVM en HPP (pour commande de PNP-PRV-020)
