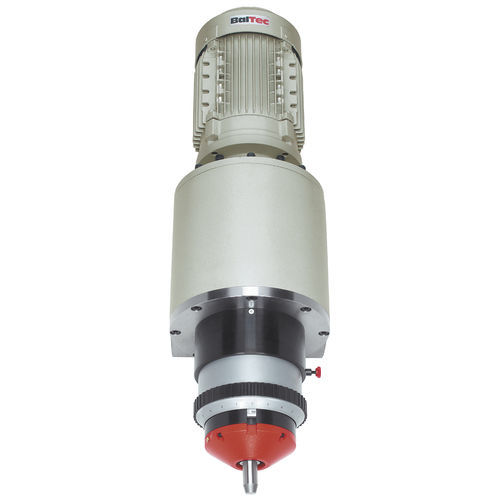

Unité de rivetage radiale RNE series

pneumatique

Modèle RNE231R-HPP Procès Radial Force générée Pneumatique Force de rivetage 2.07 kN - 6.20 kN Ø de la tige/pièce 6.00 mm Contrôle des processus Oui Course 5.00 mm - 40.00 mm Largeur 154.00 mm Profondeur 187.00 mm Hauteur 594.00 mm Version Standard EXÉCUTION FORCE RÉDUITE ▪ Force nominale 6,2 kN à 6 bars (pression de service max.) ▪ Tige de rivetage jusqu'à Ø 6 mm (acier 370 N/mm2) ▪ Course de la broche 5 - 40 mm avec échelle micrométrique de 0,01 mm et butée de course mécanique ▪ Poids de la machine : environ 50 kg ▪ Entraînement électro-pneumatique - alimentation @x@V, @ Hz ▪ Broche à lubrification permanente ▪ Calotte sphérique et porte-outil Rp=@ mm pour longueur d'outil Ls=@ mm (Rp/Ls variables) ▪ Couleur : gris clair RAL 7035 Inclus ▪ HPP-010-181, Contrôle de process HPP-25 pour 231R, raccords X1, X2, X3, X20, X21 ; Les mesures du contrôle process HPP-25 sont en plus : (L x H X P en mm) 232 x 243 x 581 ▪ Incl. SEI-100-231, Capteur de distance, Type HPP-25 ▪ Incl. SEI-200-231, Capteurs de pression, Type HPP-25 ▪ HPP-X4-02, Connexion X4, pour arrêt d'urgence, sans relais bimanuelle ▪ HPP-X6-01, Connexion X6, sécurité externe / réinitialisation ▪ HPP-X9-01, Connexion X9, interface PLC avec câble, 5m ▪ HPP-045-03, Rallonge de câble pour capteur 3 m, longueur totale 4 m ▪ SEI-OTH-231, capteur de position de base de la broche supérieure (PMH) ▪ PNP-HPP-231R, Unité de service pneumatique et ensemble de commande pneumatique pour HPP ▪ NZ-039, Lubrification automatique avec contrôle du niveau. ▪ Accessoires standard et manuel d'utilisation dans la langue de destination. Options ▪ HPP-X5-01, Connexion X5 Module PVM dans HPP (pour contrôle de PNP-PRV-020)
