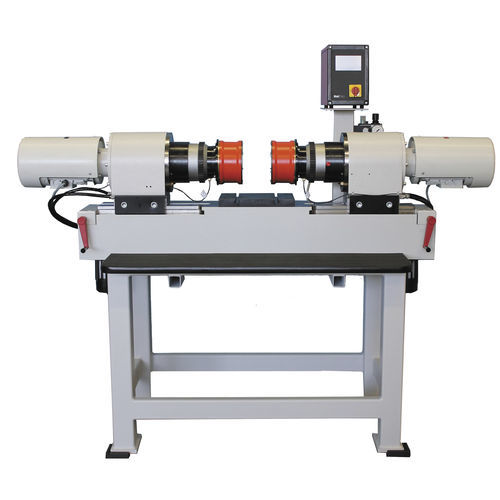

Machine de rivetage pneumatique RND series

automatique

Modèle RND081-RC3 Procès Radial Force générée Pneumatique Force de rivetage 0.80 kN - 2.40 kN Ø de la tige/pièce 4.00 mm Contrôle des processus Non Course 2.00 mm - 25.00 mm Largeur 1202.00 mm Profondeur 722.00 mm Hauteur 1441.00 mm Version Standard ▪ Poste de travail complet - NON conforme CE ▪ Deux unités de rivetage RNE 081 identiques (les deux unités de rivetage effectuent leur cycle simultanément). ▪ Bâti sur lequel sont montées les unités de rivetage. Distance entre les têtes de rivetage réglable. ▪ Avec les unités de rivetage 081 - 231, bâti prêt à être placé sur une table de travail. ▪ Force nominale 2,4 kN à 6 bars (pression de service maximale). ▪ Tige de rivetage jusqu'à Ø 3mm (acier 370 N/mm2). ▪ Course de la broche de 5 à 25 mm avec échelle micrométrique de 0,01 mm et butée de course mécanique ▪ Poids de la machine : environ 90 kg (Poids supplémentaire de la table est environ 100 kg) ▪ Entraînement électro-pneumatique - alimentation @x@V, @ Hz ▪ Broche avec lubrification permanente ▪ Calotte sphérique et porte-outil Rp= @mm pour longueur d'outil Ls=@ mm. ▪ Couleur : gris clair RAL 7035 Inclus ▪ RC3-010, RC-30 Contrôle basé sur le temps, connexions X1, X2, X3, X20, X21, X22. Une seule commande pour contrôler les deux unités de rivetage. ▪ RC3-X4-01, connexion X4, inclus les relais bimanuelles, pour arrêt d'urgence et commande bimanuelle ▪ NSL-2HD-010, commande bimanuelle par bouton poussoir, sans arrêt d'urgence. ▪ PNP-010-081, unité de service pneumatique, ensemble de lubrification et de commande pour RC-30 Une seule commande pour les deux unités de rivetage. ▪ NZ-201, une lampe réglable, 24 VDC, LED.
