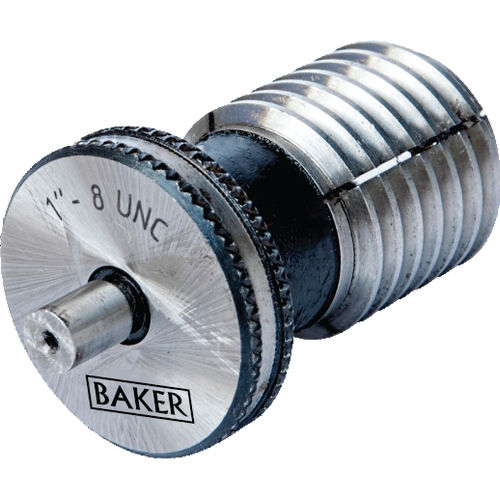

Jauge de filetage 1"- 8 UNC

Baker fabrique des prises d'emplacement de trou comme montrées. Celles-ci sont employées pour mesurer et vérifier l'emplacement de petits trous connexion. C'est une mesure parfaite pour inspecter des caractéristiques pour assurer la fin de bande au diamètre de lancement des fils. Ceux-ci donnent une poignée de repérage ferme sans tirer l'épaule de la prise contre le visage de trou évitant de ce fait des erreurs de forme carrée. Les prises d'emplacement de trou sont utilisées généralement pour mesurer l'emplacement des trous connexion. Il est difficile de mesurer exactement l'emplacement des trous connexion suivre des méthodes conventionnelles ; c.-à-d. CMM ou type instruments de témoin. Des prises d'emplacement de trou sont délibérément fabriquées avec le diamètre de lancement surdimensionné, puis slitted, ayant pour résultat la section filetée s'effondrant tout en étant vissé le trou fileté. La prise d'emplacement de trou vissera dedans étroitement, plaçant sur le diamètre de lancement du trou connexion. Une mesure peut alors être prise du point de repère au diamètre cylindrique sur la prise d'emplacement de trou pour déterminer l'emplacement. Pour des petites tailles mêmes, la prise n'est pas slitted mais le fil est fabriqué avec une chandelle progressive, qui fermera à clef dans le fil. Poignée positive sur des flancs indépendamment de taille de trou. Le diamètre de jambe 6,35 millimètres est maintenu dans le ± 0,0025 millimètres. La jambe est concentrique à la partie filetée à moins de 0,0025 millimètres. Disponible dans des tailles métriques et unifiées. Les tailles métriques M6 et sont en haut slitted. Les tailles unifiées No. 12 et sont en haut slitted.
