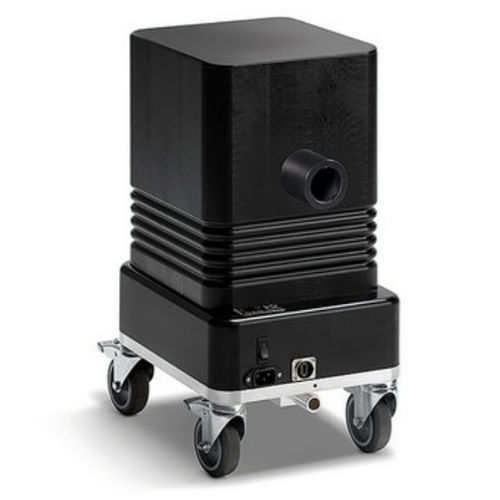

Système de mesure de décharge partielle PD30-E

mobile

Le diagnostic des câbles à moyenne et haute tension permet de détecter rapidement les vulnérabilités, ce qui permet d'effectuer des travaux de maintenance préventive avant que le câble ne tombe en panne en service. Le PD30-E offre des solutions de diagnostic portables et intégrées, ainsi qu'une analyse précise des câbles, de leurs jonctions et de leurs terminaisons. Performance : Le PD30-E combine en un seul appareil un filtre HT et un condensateur de couplage, ce qui le rend à la fois compact et très efficace. Demande : Convient pour tester les câbles XLPE, PE, EPR et PILC jusqu'à 100 km. Localisation du PD : Localisation précise des défauts de DP dans les câbles avec une précision de 1% et une résolution de 0,1 pC par 0,1 m. Système complet : En combinaison avec l'appareil HVA28TD (non fourni), le PD30-E crée un système complet et complet pour une tension de sortie de 30 kV. Conformité : L'appareil PD30-E est conforme au guide IEEE 400.3 et à la norme CEI 60270 avec ses dérivés locaux. Tension (onde sinusoïdale) - 34 kV, 24 kVrms Capacités - PD-2 CC - Filtre PD-2 ~ 1 nF ~ 1 nF Gamme de vitesse (v/2) - 10 - 150 m/µs Niveau de fond de la DP - < 10 pC Taux d'échantillonnage - 250 MS/s
