Séparateur d'huile

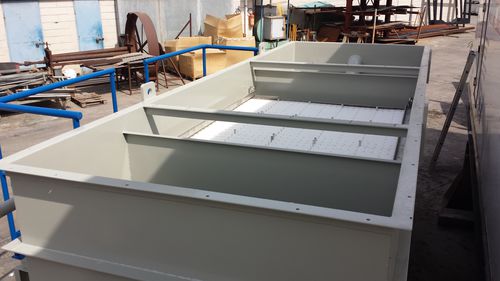

SÉPARATION PAR INTERCEPTION DE PLAQUES ONDULÉES (SÉPARATEURS À PLAQUES COALESCENTES) INTRODUCTION Les emballages CPI sont couramment utilisés pour séparer les huiles et les graisses de faible densité. L'eau s'écoule à travers des plaques ondulées (également définies comme " plaques coalescentes ") fabriquées en polypropylène. Des unités préfabriquées en acier peuvent être fournies pour des débits allant jusqu'à 500 m3/h. Les particules d'huile et de graisse adhèrent aux plaques et, en raison de leur faible densité, se déplacent vers le haut. Un dispositif d'écrémage recueille les huiles/graisses à la surface de l'eau. Toute boue éventuelle est collectée dans une section séparée pour l'extraction et l'élimination. Lorsque les eaux usées contiennent à la fois des huiles/graisses de faible densité et de haute densité, un dispositif de flottation à l'air (DAF) doit suivre le dispositif CPS. Sur la base de la norme allemande "DIN 1999 partie 5" ou de la nouvelle norme européenne "EN 858", il est possible d'obtenir facilement une teneur en huile inférieure à 5 mg/l dans les eaux usées. La séparation des huiles ou hydrocarbures émulsifiés dissous et stables n'est pas possible avec CPI. MÉCANISME DE TRAVAIL DES PLAQUES COALESCENTES La haute efficacité du système est basée sur une courte distance de montée des gouttelettes d'huile de 6 mm ou 12 mm, ce qui correspond à la distance exacte entre les plaques. Par exemple, une goutte d'huile de 20 microns de diamètre, d'une densité de 850 kg/m³ et d'une température de 20 °C, a une vitesse de montée de 2 mm/min. Un peu plus de 3 min de temps de rétention dans le paquet de plaques, la goutte d'huile sera capturée par la face inférieure de la plaque suivante, assurant ainsi la séparation. Dans les séparateurs de sédimentation standard, une gouttelette d'huile de 20 microns aura besoin d'un temps de rétention de plusieurs heures et, en raison des turbulences, un mouvement ascendant des gouttelettes d'huile n'aura pas lieu.
