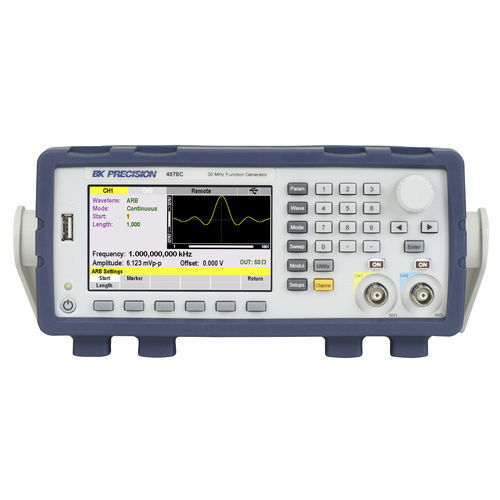

Générateur de signal 4078C

d'impulsionsde fonctions arbitrairesà double canal

Les générateurs de formes d'ondes arbitraires/fonctionnels de la série 4078C sont des générateurs de formes d'ondes arbitraires à deux canaux, polyvalents et très performants, composés d'un modèle à 30 MHz et d'un modèle à 50 MHz. Ils fournissent des tensions de sortie variables de 0 à 10 Vp-p dans 50 ohms ou jusqu'à 20 Vp-p dans un circuit ouvert, ainsi qu'un décalage en courant continu pour polariser le signal de sortie au niveau désiré. Avec un taux d'échantillonnage allant jusqu'à 250 MSa/s et une résolution d'amplitude de 16 bits, ces instruments produisent des formes d'onde de haute fidélité sans saut de points. L'outil d'édition intégré permet de générer facilement des formes d'ondes arbitraires comportant jusqu'à 4 millions de points à partir du panneau avant. Les fonctions supplémentaires comprennent la modulation AM, FM et FSK, les capacités de balayage de fréquence et la génération d'impulsions à front variable. Taux d'échantillonnage jusqu'à 250 MSa/s Longueur de la forme d'onde jusqu'à 4 Mpts/ch Balayage linéaire et logarithmique Les techniques de modulation comprennent : AM, FM, PM, BPSK et FSK Modes continu, déclenché, rafale et porte Déclenchement interne/externe et marqueurs programmables Décalage DC variable ± 5 V Faible gigue < 25 ps 4.écran LCD de 3 pouces et mémoire interne pour stocker/rappeler les réglages de l'instrument Interfaces USB (compatible USBTMC) et LAN standard Protection des sorties contre les surcharges marques de certification cTUVus conformes aux normes de sécurité CSA et UL
