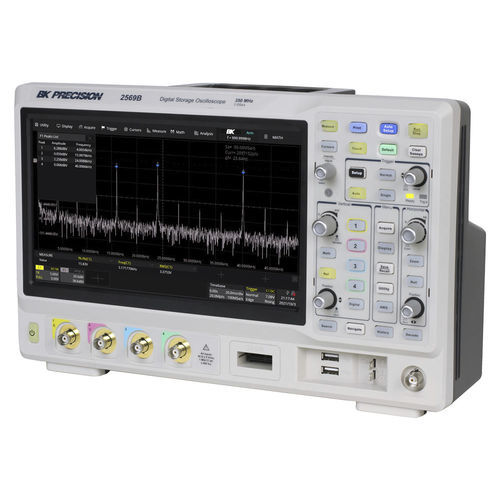

Oscilloscope numérique 2565B

sur table4 voiesUSB

La série d'oscilloscopes à stockage numérique (DSO) et à signaux mixtes (MSO) 2560B propose des modèles à bande passante de 100 MHz, 200 MHz et 350 MHz dans une configuration à 4 canaux, avec une fréquence d'échantillonnage de 2 GSa/s et une profondeur de mémoire maximale de 200 Mpts. De plus, ces oscilloscopes sont équipés d'un grand écran tactile capacitif de 10,1 pouces qui offre une résolution de 1024 x 600 et des gestes tactiles intuitifs. Cette série étend ses capacités de débogage grâce à de nouvelles fonctions logicielles, notamment les déclenchements de zone, les tracés de Bode et l'analyse de puissance. Le générateur de formes d'ondes arbitraires de 50 MHz et le décodage série pour les protocoles I2C, SPI, UART, CAN et LIN sont standard sur tous les modèles. Les modèles DSO peuvent être mis à niveau vers un MSO, offrant 16 canaux numériques, à tout moment après l'achat. Des mises à jour logicielles supplémentaires sont disponibles pour le décodage série des protocoles FlexRay, I2S, CAN FD, MIL-STD-1553B, SENT et Manchester. Pour acheter une clé de licence pour l'une des options, veuillez remplir le formulaire de demande de licence. taux d'échantillonnage maximal de 2 GSa/s profondeur de mémoire maximale de 200 Mpts Taux de mise à jour des formes d'onde de 120 000 wfms/s (mode normal) et 500 000 wfms/s (mode séquence) 16 canaux numériques avec jeu de sondes logiques (inclus avec les modèles -MSO) Décodage du bus série pour les protocoles I2C, SPI, UART, CAN et LIN générateur de forme d'onde DDS 50 MHz et tracés de Bode Fonction d'analyse de puissance évaluant 11 paramètres d'alimentation différents Fonction d'acquisition segmentée et d'historique avec un stockage maximum de 90 000 trames La fonction mathématique prend en charge 2 traces, l'opération FFT et un éditeur de formules Contrôle à distance disponible via un serveur web intégré ou un logiciel PC Sortie Trig Pass/Fail et Trig EXT
