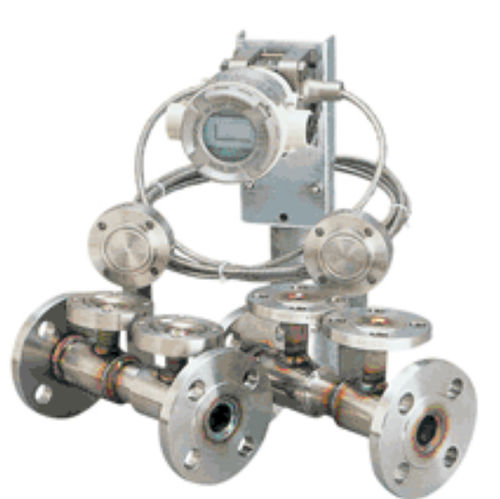

Débitmètre à pression différentielle SDR11F

volumiquepour liquidespour gaz

Ce débitmètre possède une constriction elliptique effilée dans le trajet d'écoulement qui est utilisée pour mesurer le débit en trouvant la pression différentielle entre la constriction et la partie précédente du trajet d'écoulement. La structure des sections d'entrée de pression et de détection de pression différentielle d'où est extraite la pression différentielle est très résistante au colmatage par dépôt ou boue. En conséquence, le débitmètre peut être utilisé pour une variété de fluides, y compris les liquides, les boues, les gaz, la vapeur et les fluides à deux phases solide-gaz contenant de la poudre, etc. Il s'agit d'un débitmètre à pression différentielle économe en énergie avec une perte de pression minimale. Il contribue à réduire le dioxyde de carbone dans les installations industrielles. Débit régulier Le rétrécissement a une forme semi-elliptique dont les sections avant et arrière sont lisses et profilées, sans rien pour entraver l'écoulement. Il en résulte un débit très précis et stable avec une grande répétabilité. Faible perte de pression La perte de charge est d'environ 8 à 50 % de la pression différentielle générée, ce qui est inférieur (1/2 à 1/4 pour un même rapport d'étranglement) à celle d'un orifice. En conséquence, le débitmètre perd peu d'énergie, ce qui permet d'utiliser une source d'énergie plus petite. Réponse rapide Ce débitmètre est très réactif, ce qui permet un suivi même lorsque le fluide est pulsé (jusqu'à 1 Hz). Compatible avec une large gamme de fluides L'entrée de pression a un diamètre plus grand (10-14 mm) que l'orifice standard. Grâce à ce grand diamètre, qui ne provoque pas de colmatage, le débitmètre fournit une mesure stable même avec un fluide contenant des adhésifs ou des substances solides
