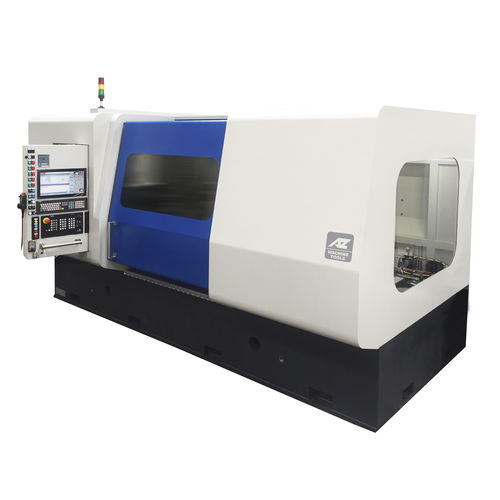

Rectifieuse cylindrique intérieure GSB600pour pièces à usinerhorizontaleCNC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Types
- cylindrique intérieure
- Applications
- pour pièces à usiner
- Structure
- horizontale
- Type de commande
- CNC
- Nombre d'axes
- 3 axes
- Vitesse de broche
Max: 1 000 rpm
(6 283 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Puissance
Max: 22 kW
(29,91 hp)Min: 2 kW
(2,72 hp)- Diamètre de la meule
500 mm
(20 in)
Description
Hauteur des centres 330 [mm]
Diamètre de rotation sur la table 600 [mm]
Distance maximale entre l'extrémité de la plate-forme de la table et le centre de rotation 1015 [mm]
Diamètre maximal sur la table 600 [mm]
Longueur maximale de rectification interne 400 [mm]
Rotation de l'axe B de la tête de roue - 3 broches internes
CONFIGURATION DE LA MACHINE
-BASE : en composite
-TÊTE DE ROUE : se déplace sur l'axe X-Z-B, 3 électrobroches (internes et externes)
-SYSTÈME DE MESURE : Système de contrôle de processus multifonctionnel, dispositif de mesure en cours de processus à 2 points, hydrophone pour le contrôle du contact entre la roue et la pièce
-TABLE rotation manuelle ± 30° pour pièces coniques
APPLICATION
Composants aéronautiques
---
