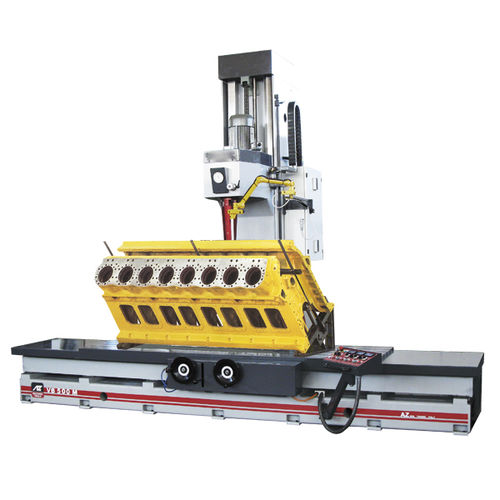

Aléseuse-fraiseuse conventionnelle VB500

à commande manuelleverticalemultiaxe

La rotation de la broche, le déplacement de la table et l'avance de l'alésage sont réglables en continu. Une caractéristique exclusive supplémentaire est le mouvement électronique à vitesse variable DUAL AXIS de la table. Cela permet à l'opérateur de positionner la pièce à usiner à l'aide d'un joystick sur le panneau de commande, ce qui réduit considérablement l'effort nécessaire pour centrer la broche dans les cylindres lors de la configuration de l'opération d'alésage. Les grandes VB ont été conçues pour les ateliers de fabrication de moteurs diesel lourds qui ont besoin d'une plus grande capacité de fraisage et d'alésage. La capacité d'alésage est comprise entre 1,18" et 14". La course verticale maximale de la tête motrice est de 36,3". L'équipement standard comprend une tête de fraisage CBN de 16". la distance de 22" entre la colonne et l'axe central au bas de la colonne et la course de 74,8" de la table offrent une grande capacité pour les blocs 3412 et 3508 Cat. SPECIFICATIONS Plage d'alésage 30-500 [mm] Hauteur d'alésage max. 1450 [mm] Largeur de fraisage maximale 500 [mm] Longueur maximale de fraisage 2700 [mm] Course verticale maximale de la tête 450 [mm] Distance entre le centre de la broche et la colonne 550 [mm] Surface de la table 3000-850 [mm] Course longitudinale maximale de la table 2900 [mm] Course longitudinale maximale de la table 2900 [mm] Course transversale maximale de la table 200 [mm] Distance maximale entre la tête et la table 2160 [mm] Rotation de la broche 0-50 [mm/min] Mouvement de la tête 40-400 [RPM] Mouvement de la table 0-200 [mm/min]
