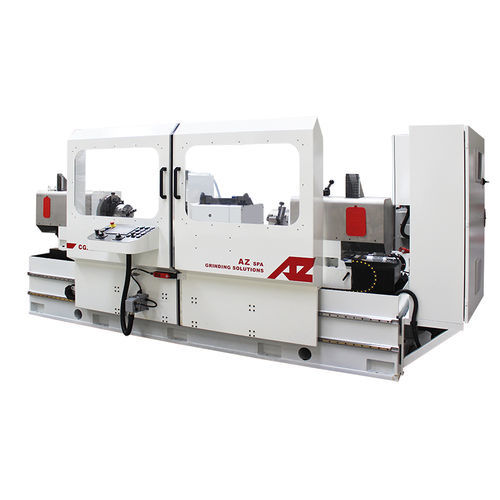

Rectifieuse pour vilebrequins CGX270-360

pour pièces à usinerpour vis à billesCNC

La machine est conçue avec une base monolithique en acier remplie de matériau composite, conçue pour obtenir le meilleur résultat entre les déformations structurelles et l'amortissement des vibrations. La machine a la configuration axiale suivante : la tête de meulage glisse le long des axes X et Z grâce à des systèmes de recirculation de billes, le mouvement est effectué par un système de vis à billes et un moteur. La pièce à usiner est serrée entre la poupée et la contre-poupée, la contre-poupée se déplace manuellement le long de la table par l'intermédiaire de guides linéaires avec des rouleaux à recirculation. Cette configuration de la machine permet de réduire considérablement son encombrement par rapport aux solutions à table mobile. La machine est équipée d'une station de diamantage à point fixe située à l'arrière de la poupée. La machine est équipée d'un système de commande CNC avec les caractéristiques suivantes : Rectification en plongée, avec capacité d'usinage de face intégrée Rectification transversale Programme de dressage (rayon de la face, chanfrein, conicité) Correction de la conicité de la pièce dans le cycle de rectification transversale Module d'assistance à distance intégré Hauteur des centres [mm] 270-270-360 Table pivotante [mm] 540-540-720 Distance maximale entre les centres [mm] 800-1980-3600 Diamètre maximal de la meule [mm] 710-710-915 Poids maximal entre les centres [kg] 600-800-1200
