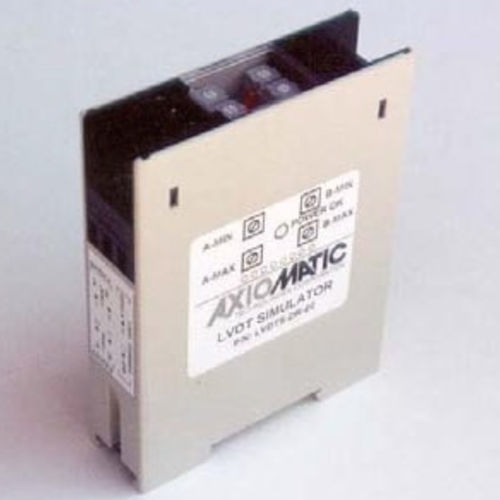

Simulateur LVDTS-DR-02

Le simulateur LVDT/RVDT est utilisé pour tester les capteurs LVDT (transformateur différentiel variable linéaire) ou RVDT (transformateur différentiel variable rotatif). En utilisant un signal de commande de 0 à 10 VDC et une excitation (entrée d'entraînement), l'unité fournit deux sorties de simulation de 1 à 5 VCA. Un oscillateur interne de 3kHz peut être utilisé comme source d'excitation alternative. Les deux sorties sont entièrement isolées. L'appareil accepte une alimentation de 4 à 32VDC. Lorsque la tension d'entrée augmente de 0-10VDC, la tension de sortie A augmente de 1 à 5VAC et la tension de sortie B diminue de 5 à 1VAC. Les réglages d'usine pour le décalage (minimum) et la portée (maximum) sont ajustables par l'utilisateur. La différence de phase entre les entrées et les sorties est de 60 degrés. Une LED indique si l'appareil est sous tension. L'unité est revêtue d'une couche conforme et est disponible dans un boîtier pour montage sur rail DIN. Caractéristiques techniques Entrée(s) entrée du signal de commande 0-10VDC 2-10 VAC Entrée de l'entraînement (5VAC nominal) Sortie(s) 2 sorties de simulation 1-5VAC et 5-1VAC déphasage de 60° entre les signaux d'entrée et de sortie 1 sortie oscillateur 3kHz, 3VAC Temps de stabilisation 30 ms Tension de fonctionnement 4-32 VDC Boîtier 16 ampères max. Courant nominal Polycarbonate 75 x 98,5 x 22,5 mm (L x H x P) 2.95 x 3,87 x 0,88 pouces Raccordement(s) Les bornes à vis acceptent les fils de 14 à 24 AWG PCB avec revêtement conforme Température de fonctionnement -40 à 85 ºC -40 à 185 ºF
