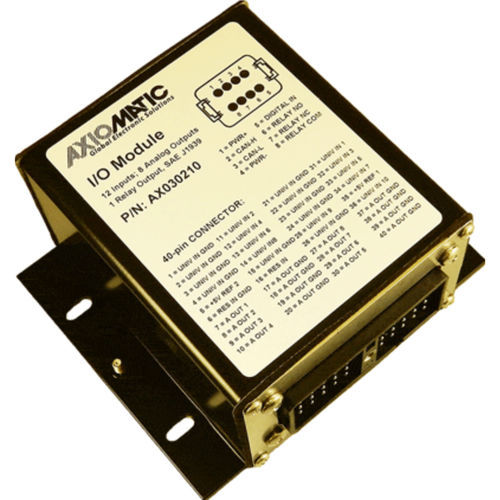

Module E/S analogique AX030210
numériqueCAN BusCAN

Module E/S analogique - AX030210  - Axiomatic Technologies Corporation - numérique / CAN Bus / CAN
Module E/S analogique - AX030210  - Axiomatic Technologies Corporation - numérique / CAN Bus / CAN
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de signal
numérique, analogique
Bus
CAN Bus, CAN, SAE J1939
Nombre d'entrées/sorties
avec sortie relais, à 12 E, à sorties PWM, à 8 sorties analogiques
Applications
de tension, de fréquence
Autres caractéristiques
configurable, durci, IP67, IP65, universel, en acier inoxydable

Description

Le module E/S CAN 12 entrées, 8 analogiques et 1 sortie relais permet d'étendre les réseaux de contrôle des machines en ajoutant des E/S au bus CAN. Le contrôleur dispose d'un port CAN isolé pour les communications définies par l'utilisateur sur le bus. Il accepte jusqu'à 10 entrées analogiques (0-5 V, 0-10 V, 0-20 mA ou 4-20 mA), numériques, PWM, d'impulsion (fréquence ou RPM) ou de compteur. Deux références de tension (configurables par l'utilisateur comme +5 ou +10 V) sont fournies pour alimenter les capteurs externes. Une entrée numérique et une entrée résistive permettent d'ajouter des interfaces supplémentaires. Chaque entrée peut être configurée pour mesurer la valeur d'entrée et envoyer les données à un réseau CAN SAE J1939. Le module E/S fournit 8 sorties analogiques (0-5 V, 0-10 V, +/-5 V, +/-10 V, 0-20 mA, 4-20 mA) ainsi qu'une sortie de relais de forme C. Les messages de diagnostic sont fournis sur le réseau CAN. Des messages de diagnostic sont fournis sur le réseau CAN pour l'état des entrées ou des sorties. Le boîtier robuste IP67 et la section d'entrée de l'alimentation 12 ou 24 V conviennent aux applications de production d'énergie et de moteurs de grande taille Caractéristiques techniques Entrée(s) 0-5V, 0-10V, Entrées numériques pour interface avec des commutateurs, etc. entrées de compteur 16 bits provenant de capteurs ou d'ECM de moteurs diesel 1 entrée résistive Auto-étalonnage dans la plage de 25 Ohms à 250 kOhms 1 entrée numérique (Active High ou Active Low) Sortie(s) 0-5V, 0-10V, +/-5V, +/-10V 2 +5V/+10V Tension de fonctionnement 12VDC ou 24VDC nominal (9...32 VDC gamme d'alimentation) Logique de contrôle Extrusion d'aluminium avec plaques d'extrémité en acier inoxydable Raccordement(s) connecteur TE Deutsch 40 broches P/N : DRC13-40PA connecteur TE Deutsch à 8 broches P/N : DT13-08PA Température de fonctionnement -40 à 85 ºC -40 à 185 ºF Configurabilité par l'utilisateur Assistant électronique Axiomatic, P/N : AX070502 ou AX070505K Applications Production d'énergie Énergie stationnaire

---
