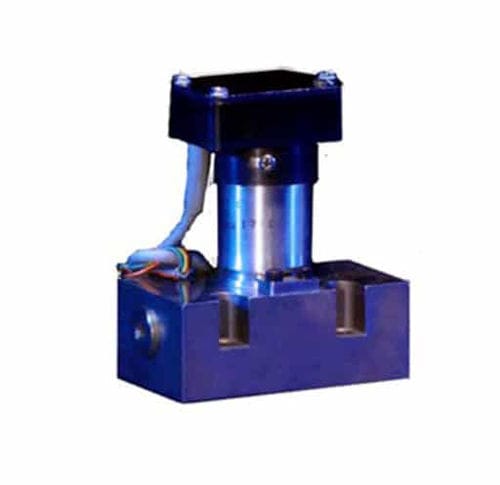

Distributeur pneumatique à tiroir R-DDV®

rotatifélectropneumatique

La servovalve R-DDV® est conçue pour les systèmes électropneumatiques de haute précision, à commande de mouvement en boucle fermée, destinée à être utilisée dans les applications telles que le contrôle de la charge, de la position, de la vitesse, de l’accélération et du couple. Elle est utilisée dans les industries suivantes : – Manutention – Emballage – Fabrication – Assemblage – Robotique – Test et Simulation Description La servovalve pneumatique R-DDV est une servovanne de conception nouvelle, unique et robuste. Le moteur à couple rotatif à angle limité entraîne un tiroir de vanne directement par l’intermédiaire d’un « excentrique » intégré à l’arbre du moteur. Le fonctionnement rotatif du moteur entraîne un mouvement direct et linéaire du tiroir qui module le débit du fluide à travers les orifices de commande de la vanne. Réponse exceptionnelle des servovalves pneumatiques : La servovalve pneumatique R-DDV offre une réponse exceptionnelle. Les quatre modèles de vannes fournissent 16 débits pneumatiques différents allant de 0,45 scfm à 136 scfm (0,008 Cv à 2,43 Cv). Vitesse et résolution exceptionnelles des servovalves pneumatiques : Utilisées en conjonction avec un cylindre à faible friction, les vitesses de charge peuvent aller de 0 à 100 pouces par seconde. La résolution de la position linéaire peut être aussi fine et précise d’environ ±0,002 pouce. Utilisée en mode de contrôle de la pression, une répétabilité de moins de 0,01 psi peut être atteinte. Principaux avantages de la servovalve pneumatique R-DDV Pour l’industrie de l’emballage : idéale pour les applications de moulage par soufflage, de contrôle d’espacement des films plastiques
