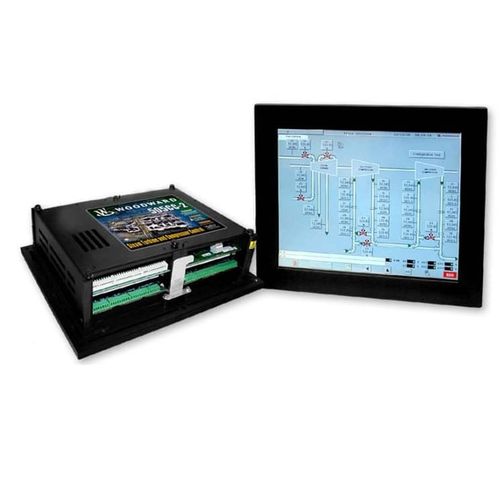

Commande numérique pour turbine à vapeur 505CC-2

pour compresseur

Le contrôleur numérique 505CC-2 est conçu pour contrôler les compresseurs, les turbines à vapeur ou les ensembles de compresseurs et turbine vapeur. Les algorithmes du 505CC-2 sont conçus pour une application sur des turbines vapeur à simple admission ou extraction, et sur des compresseurs à une ou deux boucles anti-pompage. Ce contrôleur utilise une logique de contrôle et de protection certifiée par les constructeurs, afin d’assurerque les ensembles de turbines et de compresseurs soient contrôlés et protégés selon les spécifications du constructeur. Description Le contrôleur numérique 505CC-2 est conçu pour contrôler et protéger les turbines à vapeur et / ou les compresseurs. Ce contrôleur peut être configuré en usine ou sur site pour commander uniquement une turbine à vapeur, uniquement un compresseur ou l’ensemble complet turbine et compresseur. L’algorithme de contrôle de turbine du 505CC-2 est structuré d’après les commandes numériques populaires du 505 et 505E de Woodward, et peut être configuré pour contrôler des turbines vapeur à simple admission ou extraction. Lorsqu’il est configuré uniquement comme un contrôleur de compresseur anti-pompage, le 505CC-2 peut être programmé pour contrôler et protéger un ensemble de compresseurs à une ou deux boucles anti-pompage, entraînés par un moteur ou une turbine à vapeur. Le contrôleur 505CC-2 se compose d’une plate-forme matérielle robuste conçue pour les emplacements en salle de contrôle ou sur les supports de montage des machines. Tous les modules d’unité centrale et d’E/S sont inclus dans un boîtier compact, monté sur cloison, réduisant ainsi les exigences en matière d’espace et de câblage.
