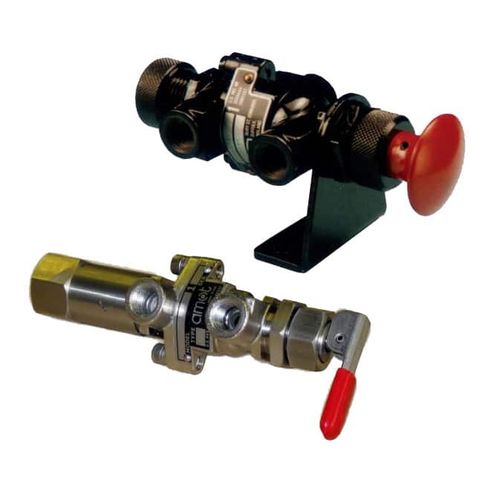

Vanne 3 voies 4057

à clapetmanuellepneumatique

Les vannes à 3 voies Amot des modèles 4057 et 4457 ont été développées pour être utilisées dans des systèmes de commande hydrauliques ou pneumatiques, manuels ou automatiques. Elles offrent une polyvalence dans les exigences de fonctionnement et les limites de pression admissibles. Pour une vanne de régulation de taille 1/4 ” (6,35mm), elles offrent un débit exceptionnel. Les vannes pilotes à 3 voies sont de construction modulaire et incorporent une bobine coulissante. La bobine standard a un point mort bas au centre et aucun orifice de vanne ne se chevauche. Avec la bobine complètement à gauche (position de repos), le port 2 est ouvert au port 3 et le port 1 est fermé. Avec la bobine déplacée vers la droite (position activée), le port 2 est ouvert au port 1 et le port 3 est fermé. Les vannes sont disponibles avec une variété d’opérateurs manuels et à pression et avec des retours manuels, à pression ou à ressort. Caractéristiques et avantages • Chevauchement des ports en option • Disposition pour montage sur panneau ou sur support • Disponible en aluminium ou en acier inoxydable Applications • Contrôle hydraulique des fluides • Contrôle de l’actionneur • Systèmes de panneaux pneumatiques • Systèmes de contrôle de sécurité Specifications • Matériau de bobine standard : aluminium anodisé • Matériau d’étanchéité standard : Viton • Max. pression aux ports 1,2 ou 3 : 860 kPa – 125 psi • Max. pression au port C : 860 kPa – 125 psi
