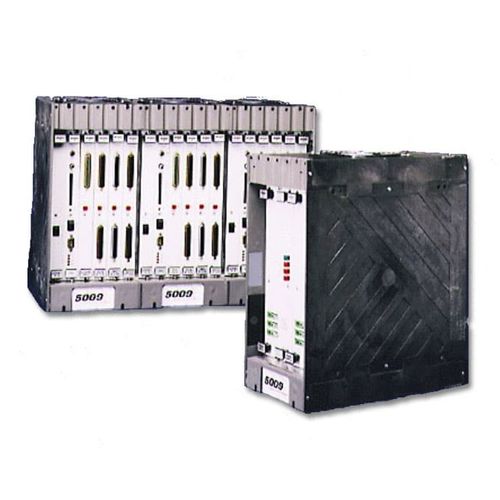

Système de contrôle de régulation 5009

numériquepour turbine à vapeurautomatique

Le système de commande 5009 à tolérance de panne est conçu pour assurer un contrôle extrêmement fiable des plus importantes turbines à vapeur d’une installation. Ses différentes configurations possibles répondent à plusieurs besoins : contrôle de la condensation, de la contrepression et des turbines simples de prélèvement / extraction automatiques. Le 5009 dispose d’un microprocesseur et d’E-S à triple redondance (TMR) pour répondre aux besoins de fiabilité imposés sur le marché de la commande des turbines industrielles. Le 5009 est programmable par l’utilisateur. Pour cela, il utilise un logiciel Windows piloté par menu permettant aux techniciens de configurer le système sur site en fonction du générateur ou de l’application concernés. Le 5009 peut être acheté séparément ou peut être monté dans une armoire indépendante avec un NMI intégrant prête à terminer sur site. La configuration du 5009 peut être ajustée de façon à commander une unité autonome ou en conjonction avec un système à commande répartie desservant toute l’usine. Description La commande numérique Woodward 5009 est dotée d’un microprocesseur 32 bits, conçu pour commander des turbines à vapeur à usage industriel, de petits turbogénérateurs électrogènes ou des turbo-détendeurs. Le 5009 se compose de trois noyaux isolés. Chaque noyau comprend sa propre alimentation, unité centrale et plusieurs modules d’E/S. Chaque noyau vérifie de façon autonome ses propres données d’entrée, effectue tous les calculs appropriés et génère tous les signaux et réponses correspondants. Les réponses sont ensuite analysées par des circuits logiques décisionnels à majorité absolue (deux sur trois).
