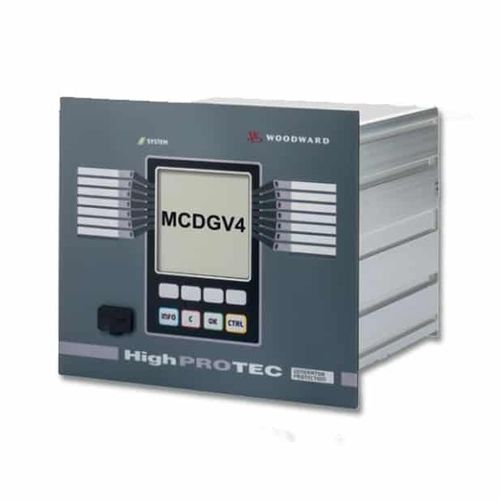

Relais de protection différentiel MCDGV 4

de phasede tensionde fréquence

Le relais de protection différentielle de générateur MCDGV4 est un module de protection de haute précision pour les générateurs de moyenne et haute puissance. Le transformateur élévateur peut être intégré dans la zone de protection (protection d’unité / protection de bloc). En complément de la protection différentielle des phases et de la terre, ce module est doté d’une série de fonctions de protection spécifiques aux générateurs. Il prend en charge la protection de la phase, du courant de terre, de la tension, de la fréquence et de la puissance. De plus, ce module assure une protection de la puissance réactive directionnelle contre les sous-tensions avec fonction de reconnexion et FRT (maintien de l’alimentation en cas de défaut) ajustable avec détection AR. Le concept de fonctionnement intuitif (avec contrôles de vraisemblances et fonctions de mise en service étendues telles que le simulateur de défaut intégré) permet une maintenance et une mise en service fiables et rapides. La solution logicielle de paramétrage et d’évaluation Smart view SE peut être utilisée sur toute la gamme d’appareils. Description Le module de protection différentielle de phase et de terre détecte les défauts électriques dans le générateur ou dans le générateur et le transformateur élévateur (protection d’unité). Deux éléments de protection contre la surexcitation (surflux) p. ex. pour la protection du transformateur élévateur pendant l’approche (V/f )
