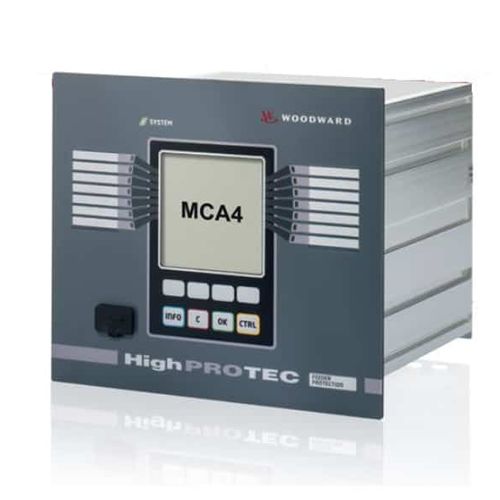

Relais de surveillance de tension MCA4

de fréquencede déséquilibre de phasesde surintensité

Le MCA4 est un relais de surveillance, de contrôle et de protection précis et fiable pour les applications de lignes, de réseaux et de générateurs. Le MCA4 (dernière génération de relais de SEG/Woodward) intègre tous les concepts ANSI et CEI pour une parfaite conformité aux besoins en matière d’interconnexion de réseaux qui évoluent constamment. La flexibilité du MCA4 en matière de matériel, de logiciel, d’applications, d’interface utilisateur et de fonctions de communications vous permet de l’adapter à vos besoins actuels et futurs. Le matériel est conçu pour toutes les valeurs nominales en combinaison avec des fonctionnalités de protection et de contrôle. La solution logicielle de paramétrage et d’analyse Smart view est utilisable pour tout appareil HighPROTEC. Cette solution est fournie gratuitement. Description Module de protection complet Six éléments de protection contre les surintensités de phase (directionnels et nondirectionnels) (ANSI/CEI/51C/51V) Quatre éléments de protection contre les défauts à la terre non-directionnels ou directionnels (multi-polarisation) Deux éléments de protection contre le déséquilibre de charge Protection de la tension : six éléments sélectionnables : V, V ou VX (pour vérification de la synchronisation) Options de vérification de la synchronisation Générateur à réseau ou réseau à réseau Chacun des six éléments de protection de la fréquence peut être utilisé comme : f, ROCOF, saut de vecteur…
