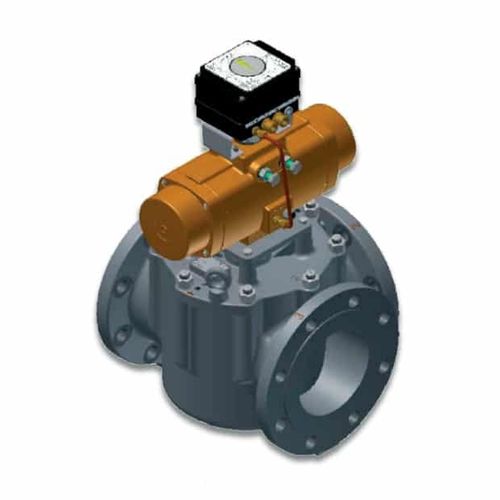

Vanne thermostatique pneumatique GP

de régulation de températurepour l'eaupour air

AMOT MODÈLE GPD - VANNE PNEUMATIQUE DE RÉGULATION THERMOSTATIQUE À 3 VOIES (DN50 À DN450) SERVICE KIT DISPONIBLE À LA DEMANDE APPLICATION : MOTEURS ET TURBINES Description La vanne pneumatique utilise un actionneur pneumatique à ressort et un positionneur pour contrôler la rotation de la vanne en réponse à un signal d’entrée provenant d’un système de commande pneumatique ou électropneumatique. Le système de commande pneumatique envoie un signal pneumatique allant de 3 à 15 psi à l’actionneur pour positionner correctement la vanne à la température désirée. Le système de commande pneumatique se compose généralement d’un contrôleur pneumatique P + I, d’un capteur et des équipements de conditionnement d’air nécessaires (régulateurs, filtres et pièges à eau). L’actionneur pneumatique est un actionneur robuste à double piston et quart de tour fonctionnant selon le principe du bloc de frein. L’actionneur est équipé de série d’un ressort de rappel permettant une configuration à sécurité intrinsèque si nécessaire. Il est également équipé d’un positionneur de vanne permettant le mouvement précis et reproductible. Système pneumatique Le système de vannes pneumatiques incorpore une vanne de commande à trois voies actionnée pneumatiquement avec un contrôleur et un capteur de température intégré, le SG80, qui peut être monté sur une armoire ou sur un mur. Pour plus d’informations sur le SG80, reportez-vous à la page 18. Le système de vanne pneumatique G est idéal en cas de manque d’électricité ou lorsqu’un système de sécurité est nécessaire.
