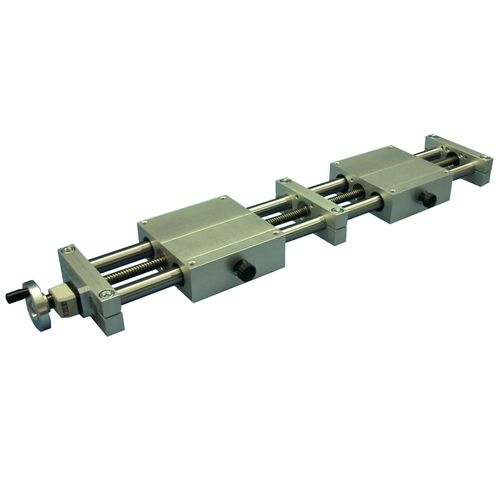

Table de positionnement linéaire Type 309R/S

manuelleà pas inversé

Table manuelle à double chariot à pas inversé (les 2 chariots s’écartent ou se rapprochent) Entrainement par vis trapézoïdale Guidage par 2 colonnes Options : Volant ou bouton moleté Indicateur de position Blocage en position Intérêt des tables à pas inversé Les 2 chariots se rapprochent ou s’écartent symétriquement lors de la rotation de la vis trapézoïdale grâce aux pas à droite et à gauche combinés, cela permet par exemple de régler l’écartement des guides extérieurs d’un convoyeur suivant le type de produit transporté. Précision et robustesse des tables à pas droite et gauche Le guidage est assuré par 2 colonnes sur 4 bagues bronze calibrées (jeu réduit) ou 4 douilles à billes pour un guidage sans jeu. La précision de positionnement axiale de ces tables est <0,15 mm (en pratique 0,02 à 0,10 mm). Le blocage en position se fait sur les chariots, par pression sur une colonne de guidage, de manière à supprimer le jeu axial de l’écrou de la vis trapézoïdale après blocage. Volant, indicateur et course maxi des tables à pas inversé La sortie arbre est filetée pour y visser directement le volant ou le bouton moleté avec ou sans indicateur de position. Une version arbre lisse est possible pour adapter vos accessoires comme une poulie crantée. Pensez à la visualisation inversée des indicateurs lorsque la table est montée verticalement. La course standard maxi est de 400 mm (200 mm par chariot), mais il est possible de réaliser, sur demande, des courses jusqu’à 1000 mm (500 mm par chariot), ainsi que toute course intermédiaire.
