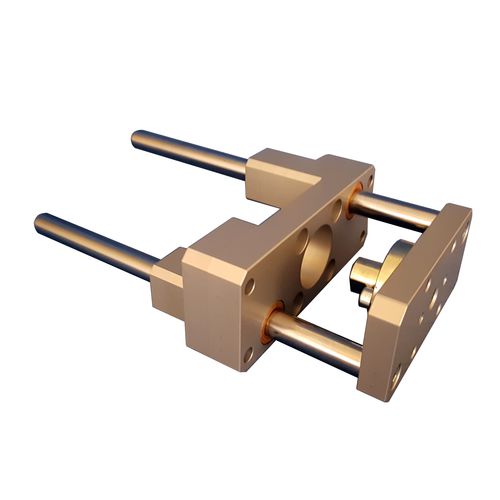

Unité de guidage à billes Type 34*EG

compacteanticorrosionpour vérin pneumatique

Unité de guidage compacte et économique pour vérins ISO 15552 Ø32 à 50. Guidage court sur bagues bronze, douilles à billes ou bagues polymère. Options: – fixation traversante – fixation latérale – version anti-corrosion Compétitivité des unités de guidage pour vérins ISO 15552 Cette gamme est très compétitive puisqu’elle est globalement: • 25% moins chère qu’un guidage en H Série Classique • 20% moins chère qu’un guidage en U Série Classique • 10% moins chère qu’un guidage en U Série Légère Domaine d’application des guidages compacts Ces guidages compacts étant disponibles en douilles à billes alors que toutes les unités de guidage en U sont généralement disponibles en bagues lisses uniquement, ils sont particulièrement intéressants pour les applications simples à haute cadence comme dans les machines de conditionnement. On l’utilisera également dans les endroits exigus, mais pour les faibles courses (< 100 mm), il sera peut-être judicieux d’utiliser un vérin compact ISO 21287 avec la gamme 34*EC ou 34*EF. Accès à la fiche produit des guidages compacts pour vérins ISO21287. Par contre, avec sa version anti-corrosion, les environnements de travail peuvent être très variés. Fixation des unités de guidage compactes Ces unités de guidages se fixent par la face frontale par 4 trous lisses, soit par un encastrement dans un support enveloppant la plaque avant, soit posée sur un support par l’arrière du corps. Si ces fixations ne sont pas réalisable dans l’environnement d’utilisation, 2 options sont possibles:
