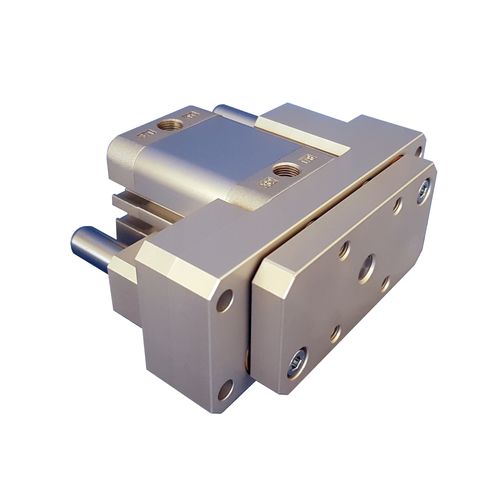

Unité de guidage linéaire à billes Type 34*EC/EF

compactepour vérinpneumatique

Unité de guidage compacte et économique pour vérins ISO 21287 Ø25 à 50 (livrée sans vérin). Accès aux rainures de capteurs latérales du vérin. Guidage court sur bagues bronze, douilles à billes ou bagues polymère. Idéal pour les applications de vérins guidés compacts tout en conservant un vérin ISO. Options: – fixation traversante – fixation latérale – version anti-corrosion 2 gammes d’unités de guidage pour vérins ISO 21287 En fonction de la course et des efforts latéraux, 2 gammes sont proposées pour guider la tige des vérins ISO 21287. le Type 34*EC est la version la plus compacte, avec une liaison rigide de la tige de vérin directement vissée dans la plaque frontale. Ce modèle est donc limité aux vérins de course 50 mm maxi. le Type 34*EF possède un accouplement de tige flottant entre la tige du vérin et la plaque frontale. Ce modèle permet donc de recevoir des vérins de course plus longue (100 mm maxi préconisé) Vérin ISO 21287 avec guidage ou vérin guidé compact ? Il est plus intéressant d’utiliser un vérin ISO 21287 et une unité de guidage Type 34*EC pour des courses inférieures à 50 mm et des efforts latéraux modérés plutôt qu’un vérin guidé compact. En effet, la solution est environ 30% moins chère, plus économique aussi sur le long terme puisqu’on peut changer uniquement le vérin sans être lié à un fournisseur, puisque le vérin répond à la norme ISO 21287. La fixation frontale de l’unité de guidage peut également être un avantage, surtout dans la transitique.
