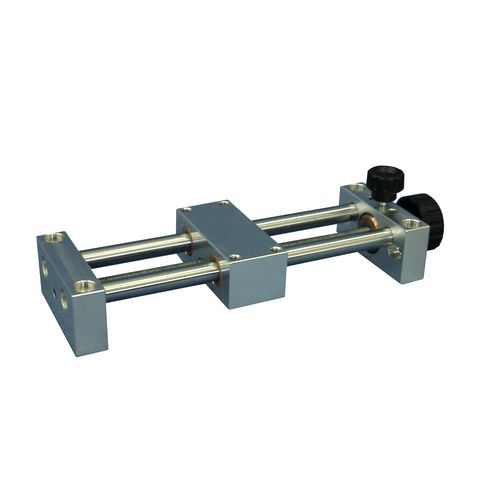

Platine de positionnement miniature Type 309A

linéairemanuellemono-axe

Petite table de positionnement manuelle Entrainement par vis métrique (pas de 1 mm) à jeu réduit Guidage par 2 colonnes en acier sur bagues bronze ou douilles à billes Options : Volant ou bouton moleté Indicateur de position Blocage en position Montage en table XY ou système XYZ Précision et compacité de cette petite table manuelle C’est la plus petite table manuelle de notre gamme (largeur 54 mm / hauteur 27,5 mm). Son pas est de 1 mm et la précision axiale est <0,05 mm après blocage en position (<0,10 mm avant blocage en position). Le blocage en position se fait sur la vis de transmission, soit au niveau du palier sur le dessus de la plaque avant (position B1) soit en bout de la table (position B2). Bouton, indicateur et course maxi des mini-tables La sortie arbre est filetée pour y visser le bouton moleté avec ou sans indicateur de position (ou le volant, mais il ne peut pas être utilisé avec un indicateur). Pensez à la visualisation inversée des indicateurs lorsque la table est montée verticalement. Table d’élévation compacte, table croisée miniature et plaque de base Une version « axe Z » permet de fixer la table uniquement par sa plaque d’extrémité, l’élément à déplacer se fixant alors sur le corps mobile. Cette table d’élévation peut se fixer directement sur le corps de la table standard pour un montage YZ. La plaque de base permet de fixer la table par les 4 trous lamés en zone centrale, alors que sans plaque de base, il faut fixer la table par les plaques d’extrémités.
