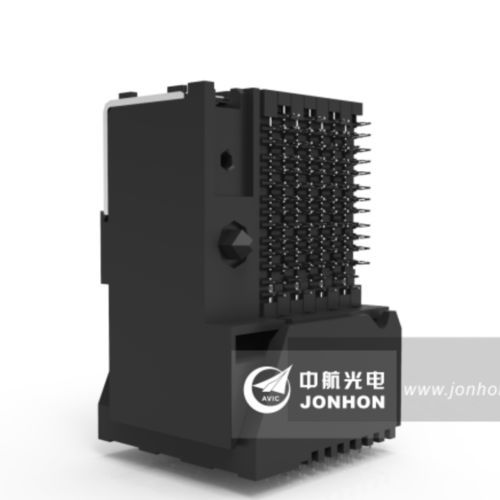

Connecteur de données GF3A series

PCBd'isolationDC

S'applique à la transmission de signaux à grande vitesse sur PCB de RRU, AAU, BBU. La borne est ajustée par pression ; impédance différentielle adaptée 85Ω, 100Ω ; Transmission de données à grande vitesse entre la plaque mère et la sous-plaque ; Vitesse de transmission GF3A : 25 Gbps pour le connecteur, 12,5 Gbps pour la ligne ; Norme d'entreprise : Q/21EJ1987 ; Les produits sont conformes aux exigences 10GBASE-AR de l'IEEE 802.3ap ; Le GF3B est la version simplifiée du GF3A et offre une ligne de 10 Gbps. Boîtier d'isolation - LCP Contacts - cuivre, plaquage d'or partiel, plaquage de nickel Durée de vie mécanique - 500 cycles Vibration - vibration sinusoïdale : 10 ~2000Hz, 196m2/s ; Vibration aléatoire : 10 ~2000Hz, 0.2g2/Hz Chocs - 30G Résistance aux contacts de faible intensité - ≤500Ω Résistance à l'isolation Brouillard salin - 48h Degré d'ignifugation - UL94 V0 Impédance caractéristique - 100±15Ω，85±15Ω Vitesse de transmission de la série GF3A - connecteurs 25Gbps, ligne 12.5Gbps Perte d'insertion de la série GF3A - ≥-3dB (@12,5GHz) Perte proximale de la série GF3A - ＜-25dB(@12.5GHz) Perte à distance de la série GF3A - ＜-30dB(@12.5GHz) Vitesse de transmission de la série GF3B - connecteurs 15Gbps, ligne 7.5Gbps Perte d'insertion de la série GF3B - ≥-3dB(@7.5GHz) Perte proximale de la série GF3B - ≥-25dB(@7.5GHz) Perte à distance de la série GF3B - ≥-30dB(@7.5GHz)
