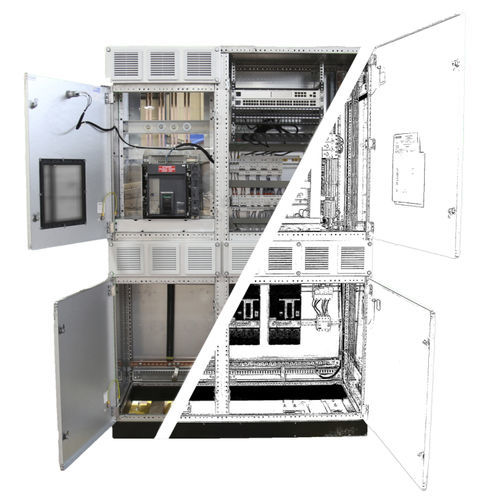

Tableau électrique de distribution TGBT

de commandeéquipémodulaire

Nos Solutions TGBT IS 111 à 333 s’adaptent à vos critères d’exploitation, de maintenance et d’évolutivité sur site. Nous procédons à l’intégration d’unité fonctionnelle (UF) Contrôle moteur (MCC) et distribution moteur (PCC). Notre savoir-faire Aventech a développé sa solution de TGBT IS 111-333 dénommée OMERYS. Il a la caractéristique d’être modulaire et adaptable pour des applications de distribution électrique (PCC) et commande moteur (MCC). Il répond à vos critères d’exploitation, maintenance et évolutivité sur site. Caractéristiques générales Enveloppe : Alu/Zinc 2mm – Acier peint ou inox Tension assignée de service jusqu’à 690Vac Tension assignée d’isolement 1000V Intensité nominale jusqu’à 6300A Intensité tenue au court-circuit : 130kA/1s Départ Moteur : Jusqu’à 250kW Régime de neutre : TT/TN/IT Forme séparation : 1a à 4b IP : IP20 à IP54 (supérieur sur demande) De IS 111 jusqu’à IS 333 Liaisons par câbles ou gaines à barre Arrivée des câbles par le haut/bas Unité Fonctionnelle : Fixe/Déconnectable/Débrochable Dimensionnement et façonnage jeu de barre cuivre selon Icc avec validation test échauffement/Cuivre étamé pour les UF débrochables Tableau testé conformément à la norme tableau NF EN 61439-1&2 Tenue à l’arc interne (CEI 61641) Système de communication : Filaire ou réseau (Profibus, RS485, Modbus, Ethernet,..) Unité fonctionnelle Mixage des différentes UF dans la même colonne Système compact : Demi-tiroirs Connectique modulaire télécommande ou réseau (Profibus, Modbus, CAN, Ethernet) Raccordement avant/arrière Système d’embrochage robuste Connecteur auxiliaire jusqu’à 72 points Avec ou sans position test Pilotage des UF par bus et/ou câblage
