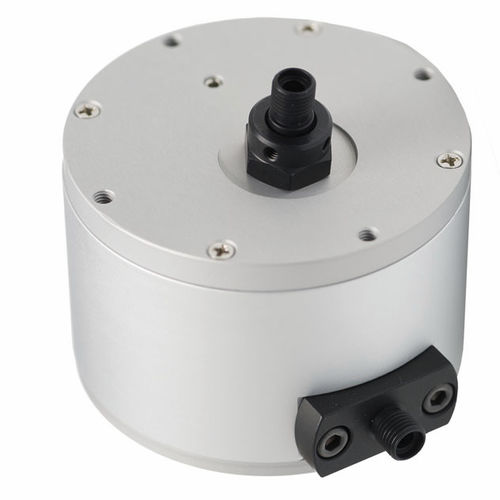

Sphère intégrante AvaSphere-30

Une sphère d'intégration fonctionne comme un collecteur de lumière. La lumière collectée peut être utilisée comme source d'éclairage ou de mesure diffuse. Le principe de base est que la lumière pénètre dans la sphère par l'orifice d'échantillonnage, subit de multiples réflexions sur la surface lambertienne hautement réfléchissante de la sphère et est diffusée uniformément à l'intérieur de la sphère. Derrière un orifice à chicanes situé à l'intérieur de la sphère et indépendant des propriétés angulaires de l'orifice d'échantillonnage, un câble à fibres optiques recueille un signal lumineux homogénéisé et l'achemine vers le spectromètre. Le baffle est très important car il empêche les premières réflexions de pénétrer dans la fibre de détection. Les sphères d'intégration de la série AvaSphere sont disponibles avec des diamètres actifs de 30, 50 et 80 mm et un port SMA à 90 degrés pour la collecte des signaux d'irradiance et de réflexion. Les sphères de réflexion sont dotées d'un port supplémentaire avec connecteur SMA à 8 degrés de la normale (à partir du port de l'échantillon) pour l'éclairage direct. Ce port permet de coupler la lumière externe à la sphère par le biais d'un câble à fibre optique connecté à une lentille de collimation COL-UV/VIS. Le diamètre du port d'échantillonnage est de 6 mm pour l'AvaSphere-30, de 10 mm pour l'AvaSphere-50 et de 15 mm pour l'AvaSphere-80. Tous les ports d'échantillonnage sont en forme de couteau, ce qui garantit un champ de vision de près de 180 degrés du port d'échantillonnage. La version irradiance de la sphère d'intégration peut être utilisée pour les mesures de sources lumineuses, telles que les lasers, les LED et les sources incandescentes. Pour les mesures d'irradiance de LED cylindriques de 5 mm, un adaptateur spécial est disponible pour l'AvaSphere-50/80-IRRAD. Cet adaptateur assure un positionnement correct et reproductible des LED à l'intérieur de la sphère.
