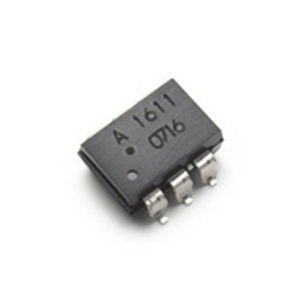

Relais statique pour montage en surface ASSR series

à MOSFEThaute tension

La famille de relais photo-MOSFET à semi-conducteurs d'Avago Technologies se compose d'un étage d'entrée à diode électroluminescente (DEL) infrarouge AlGaAs couplé optiquement à un circuit détecteur de sortie haute tension à tension d'isolement élevée et à CMR (Common Mode Rejection) élevée pour une immunité transitoire en sortie dans les environnements bruyants. Le détecteur se compose d'un réseau de diodes photovoltaïques à grande vitesse et d'un circuit d'attaque pour activer/désactiver deux MOSFET haute tension discrets Les configurations à un canal, ASSR-1218, ASSR-1218, ASSR-1219, ASSR-1410 et ASSR-1411, sont équivalentes à 1 relais électromécanique de forme A (EMR), et la configuration à deux canaux, ASSR-1420, est équivalente à 2 EMR de forme A. Ils sont disponibles en version 4 broches SO, 6 broches DIP, 8 broches DIP et Gull Wing Surface Mount pour ensembles DIP. Les caractéristiques électriques et de commutation ASSR-14XX sont spécifiées sur la plage de température de -40°C à 85°C. Ils sont utilisés pour la commutation générale de signaux et de charges AC/DC de faible puissance. L'ASSR-1219 permet les connexions de sortie AC/DC et DC uniquement. Pour une connexion DC uniquement, le courant de sortie, Io, augmente à 0,4A et la résistance d'enclenchement, R(ON) diminue à 2,5&Omega ; ASSR-1411 permet les connexions de sortie AC/DC et DC uniquement. Pour une connexion DC uniquement, le courant de sortie, Io, augmente à 1,2A et la résistance d'enclenchement, R(ON) réduit de 0,5&Omega ;.
