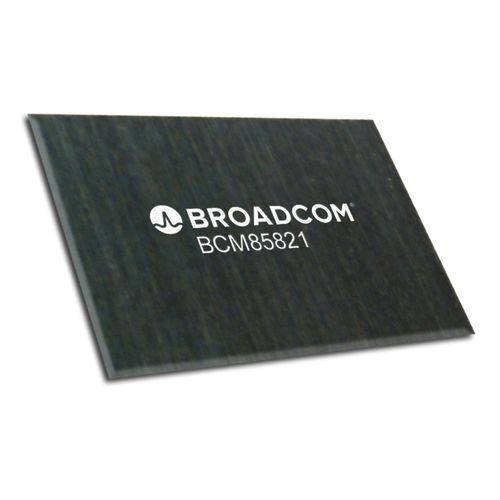

Module émetteur-récepteur Ethernet BCM85821

Le Broadcom® BCM85821 est l'émetteur-récepteur 800GbE PAM-4 PHY le plus performant et le moins gourmand de l'industrie, capable de piloter quatre voies de PAM-4 à 226 Gb/s à 113 Gbaud, tout en supportant 400G DR1.2 et 1.6T DR4.2. Le BCM85821 s'appuie sur la plate-forme technologique d'émetteur-récepteur PAM-4 en 5 nm, déjà éprouvée avec le BCM85812, et permet d'accélérer la disponibilité des modules optiques OSFP-XD 1,6T. La technologie DSP avancée de Broadcom et les techniques d'égalisation compensent les dégradations optiques tout en maintenant les modules optiques enfichables et les solutions optiques co-packagées les plus faibles au monde pour permettre le déploiement d'ASICs de commutation à 51,2 Tb/s et à plus haute densité. Le BCM85821 intègre un ensemble de fonctionnalités hautement différenciées, notamment des options de capacité FEC leaders sur le marché et l'interopérabilité SerDes côté client des ASIC de commutation, afin d'offrir un avantage concurrentiel inégalé sur le marché. En mode 800GbE, le BCM85821 convertit huit voies de 106 Gb/s du côté client en quatre voies de 226 Gb/s pour alimenter les liens optiques PAM-4 haute densité de la prochaine génération à l'intérieur des modules de format OSFP-XD. Le BCM85821 est également doté d'une barre transversale côté client pour faciliter le routage dans les circuits imprimés. La synthèse de l'horloge sur la puce est réalisée par une horloge de référence à faible coût de 312,5 MHz ou 625 MHz par le biais de boucles phaselockées à haute fréquence et à faible gigue Caractéristiques PHY 4 × 200G PAM-4 sur une seule puce pour 800GbE sur optique : Côté client : 8 × 106G PAM-4 Côté ligne : 4 × 226G PAM-4 (code interne 128 120 avec remplissage 2 bits) Prend en charge la boîte de vitesses avant pour une rétrocompatibilité avec les modules optiques 400G
