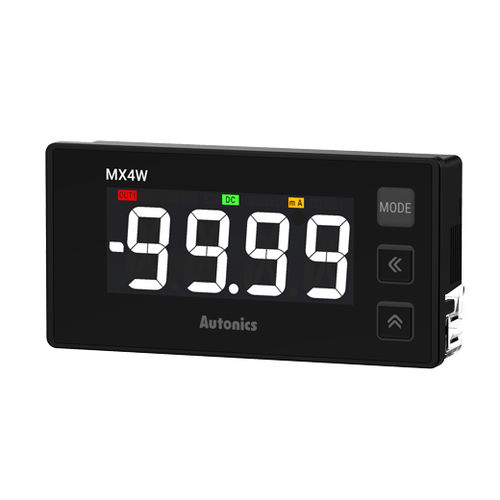

Les compteurs numériques de la série MX4W sont dotés d'un écran LCD avec de grands caractères PV blancs faciles à lire (hauteur de l'écran : 19 mm). Les compteurs à panneau DIN L 96 x H 48 mm sont également dotés d'écrans à 12 segments, utiles pour afficher divers caractères alphanumériques. La série propose également diverses options d'entrée pour des applications dans différents contextes. Les bornes d'entrée et d'alimentation sont isolées, ce qui permet à plusieurs unités d'être alimentées par la même source d'énergie. Les compteurs à panneau sont également dotés de diverses autres options, notamment la fonction d'affichage du facteur de puissance pour afficher les sorties analogiques des convertisseurs de facteur de puissance. La taille compacte de 20 mm de longueur arrière permet une installation flexible dans des espaces limités.
Caractéristiques principales
Écran LCD avec caractères PV blancs faciles à lire
Les modules d'entrée et de puissance isolés permettent d'alimenter plusieurs unités à l'aide d'une seule source d'alimentation
Conception compacte et peu encombrante (longueur arrière : 20 mm)
le MT4W a réduit la longueur arrière de 80 % par rapport aux compteurs à panneau de même taille DIN (MT4W)
Diverses options d'entrée (par modèle)
- Options d'entrée : Tension DC/AC, courant DC/AC
Entrée maximale autorisée : 500 VDC, 500 VAC, DC 5 A, AC 5 A
Plage d'affichage : -9999 à 9999
Fonction d'échelle d'affichage des limites haute et basse
Mesure de la fréquence CA (plage : 0,100 à 1200 Hz)
Sortie préréglée : OUT1, OUT2 (sortie collecteur ouvert NPN/PNP)
Fonction d'affichage et de sortie du facteur de puissance
affichage des sorties analogiques (1-5 V, 4-20 mA) des convertisseurs de facteur de puissance sous forme de -0,50~1,00~0,50
Diverses fonctions
fonction d'affichage du facteur de puissance : surveillance de la valeur d'affichage de crête, retard du cycle d'affichage, réglage du point zéro, correction de la valeur d'affichage de crête, etc.
Alimentation électrique : 24-240 VAC 50/60 Hz, 24-240 VDC universel
---
