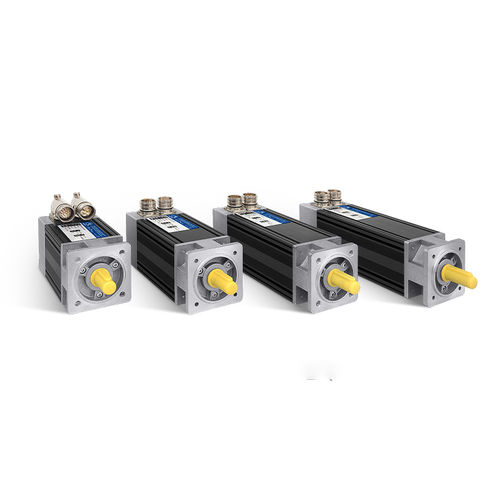

Servomoteur brushless AWM-B series
ACDC400V

servomoteur brushless
servomoteur brushless
servomoteur brushless
servomoteur brushless
servomoteur brushless
servomoteur brushless
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

AC/DC
AC, DC
Type
brushless
Voltage
400V, 380V, 230 V, 60 V
Indice de protection
IP65, IP54
Construction
à aimants permanents
Refroidissement
autoventilé
Autres caractéristiques
à faible inertie, avec encodeur intégré
Puissance

Max: 12 800 W
(17,403 hp)

Min: 150 W
(0,204 hp)

Couple

Max: 400 Nm
(295,0249 ft.lb)

Min: 0,48 Nm
(0,354 ft.lb)

Vitesse de rotation

3 000 rpm, 6 000 rpm
(18 849,56 rad.min-1, 37 699,11 rad.min-1)

Diamètre

Max: 264 mm
(10,39 in)

Min: 55 mm
(2,17 in)

Description

AW-Motors Servo-moteurs sans balais en boîtier carré de 55mm à 264mm par exécution Puissance de 150W à 12.8 KW pour des couples de décrochage de 0.48Nm à 400Nm. Vitesse nominale standard de 3000rpm, disponible sur demande jusqu'à 6000rpm et pour différentes tensions d'enroulement. Encodeur incrémental ou transducteur résolveur AWM-B05 Servomoteurs à haute dynamique avec refroidissement naturel par air. Mécanique avec bride de boîtier carrée de 55 mm et trois longueurs de corps. Couples de service S1 de 0,48 Nm à 1,1 Nm. Spécifications électriques (alimentation 60VDC). AWM-B07 Servomoteurs à haute dynamique avec refroidissement naturel par air. Mécanique avec bride de boîtier carrée de 75 mm et quatre longueurs de corps. Couples de service S1 de 1,1 Nm à 3,2 Nm. Spécifications électriques (alimentation 60VDC). AWM-B10 Servomoteurs à haute dynamique avec refroidissement naturel par air. Mécanique avec bride de boîtier carrée de 100 mm et cinq longueurs de corps. Couples de service S1 de 3,2 Nm à 9 Nm. Spécifications électriques (alimentation 230VAC). AWM-B14 Servomoteurs à haute dynamique avec refroidissement naturel par air. Mécanique avec bride de carter carrée de 142 mm et six longueurs de corps. Couples de service S1 de 9 Nm à 34 Nm. Spécifications électriques (alimentation 400VAC) AWM-B20 Servoventilato Servomoteurs à haute dynamique avec refroidissement par air forcé. Mécanique à bride en boîtier carré de 200mm et 4 longueurs de corps. Couples de décrochage en service servo-ventilé S1 de 47 à 150Nm. AWM-B26 Servoventilato Servomoteurs à haute dynamique avec refroidissement par air forcé. Mécanique avec bride en carrée de 264mm et carter pour refroidissement en carrée de 285mm et 4 longueurs de corps. Couples de décrochage en service servo-ventilé S1 de 122 à 445Nm.

---
