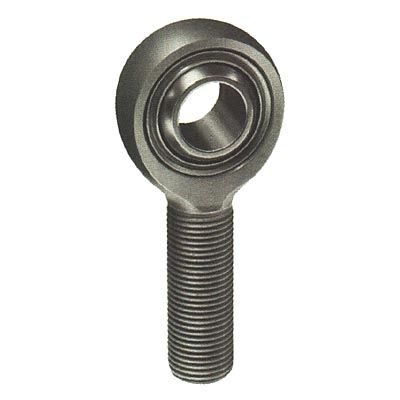

Embout à rotule mâle ASM, ASB series

à haute résistance

- Corps - acier 4340 allié (AMS-S-5000), soumis à un traitement thermique, traité au cadmium. - Course - acier inoxydable 17-4 de pH (AMS 5643), soumis à un traitement thermique. - Boule - acier inoxydable 440C (AMS 5630), chrome soumis à un traitement thermique et dur plaqué (AMS-QQ-C-320 classe 2). - Le métal aux roulements d'extrémité de Rod en métal a énuméré dans les tables ci-dessous ont les mêmes dimensions d'enveloppe, matériaux (moins de recouvrements de Ptfe), tolérances de base, et capacités de charge car ceux qui sont approuvés à SAE-AS81935/1. - Les rainures de clavette sont disponibles. Des unités sont fournies sans rainures de clavette. Quand une rainure de clavette est exigée, indiquez en ajoutant le suffixe « K ». Ex. : ASMK-3. - Comme applicable, les rainures de clavette se conformeront à SAE-AS81935/3 ou à NAS 559. - Tous les fils sont roulés après traitement thermique, et se conforment à UNJF-3A par AMS-S-8879. - Consultez l'usine pour les substitutions matérielles ou les possibilités dimensionnelles de modification. - Le dégagement radial est .002 maximum (pour .0005 maximum, exemple de suffixe-r d'utilisation : ASMK-6R). - Ajoutez les lettres « F » ou « Z » à la taille de partie pour indiquer à affleurement ou au type garnitures de zerk respectivement (exemple ASM-6F ou ASM-6Z). - Pour la lubrification de sec-film sur le diamètre intérieur des courses, suffixe D (exemple ASMK-6D) d'utilisation. Pour le film sec sur l'alésage de boule et/ou le diamètre extérieur, usine de contact.
