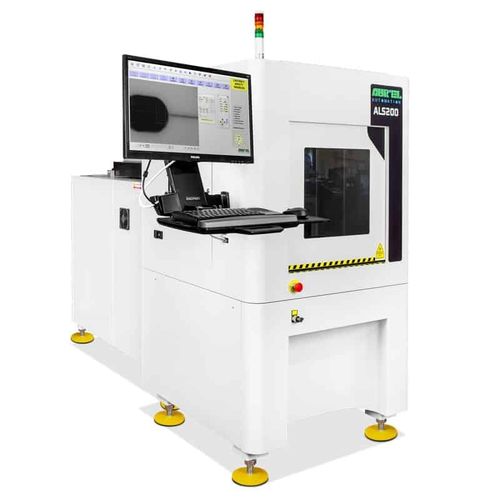

Machine de gravure laser CO2 ALS200

de céramiqueindustrielleautomatique

Le système laser CO2 ALS200 d'Aurel est conçu pour le rayage, le perçage et la découpe de haute précision de substrats céramiques pour les circuits hybrides à couche mince et épaisse jusqu'à 6″x6″ Le système est équipé d'une double buse: une pour la découpe et une pour le rayage Les lasers ALS200 sont proposés en tant que système de base ou avec des modules de manipulation optionnels depuis/vers la pile ou le magasin à cassettes pour la production de gros volumes. Voici quelques applications pour l'électronique et l'industrie: Découpe de substrats céramiques Gravure de substrats céramiques Perçage de substrats céramiques SYSTÈMES DE CONTRÔLE La machine est contrôlée par PC Système d'exploitation Windows Moniteur à écran large et clavier industriel Programme Menù pour la découpe, le perçage et le traçage Diagnostic de la machine Capotage de la machine et interrupteurs de sécurité de levage et de verrouillage Mémorisation des recettes de travail et enregistrement des données Une tête fixe avec double buse Mise au point motorisée pour régler l'axe Z en fonction de l'épaisseur du substrat Caméra haute résolution pour la vision de la zone de travail avec réticule pour l'alignement manuel des substrats. SOURCE LASER Laser CO semi-scellé de haute puissance 350-1000W type 2 RF333 Tubes à plasma CO gazeux montés sur un cadre avec un plan de 2 granits pour assurer la stabilité de la puissance de sortie élevée Technologie d'excitation RF, puissance de crête élevée, modulation haute fréquence, compacité Service d'usine gratuit avec remplacement facile des cartouches de gaz Fréquence et largeur d'impulsion programmables et contrôlées par le contrôle électronique
