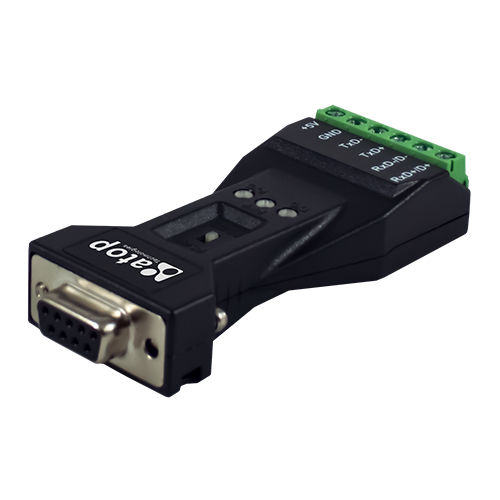

Convertisseur média SS100

de signalde puissancede température

Convertisseur de média compact et enfichable de RS-232 à RS-485/422 - Vitesse de communication maximale : 500Kbps - Température de qualité industrielle : -40~85°C - Protection ESD (IEC 61000-4-2 : protection ESD niveau 3) - Alimentation externe non requise (lorsque la ligne de signal RTS/DTR est activée) - Taille compacte - Basculement automatique basé sur le matériel - Mode RS422/RS485 sélectionnable par commutateur externe - Résistances de terminaison 120Ω intégrées, sélectionnables par commutateur externe - Isolation 3kV - Indicateur d'alimentation du port par LED Les convertisseurs de média SS100/SS100SiS assurent une conversion complète du signal entre RS-232 et RS-422/485, sans nécessiter de source d'alimentation externe. Il s'agit d'une solution rapide et efficace pour surmonter les limites de distance de la RS232 ou pour se connecter à des appareils industriels avec une interface RS422/RS485. Les convertisseurs supportent à la fois le RS-485 semi-duplex 2 fils et le RS-422/485 full-duplex 4 fils, et vous pouvez sélectionner le mode via un commutateur DIP sans logiciel supplémentaire. Le contrôle automatique de la direction des données est fourni pour le RS-485. Dans ce cas, le pilote RS-485 est activé automatiquement lorsque le circuit détecte la sortie TxD du signal RS-232. Cela signifie qu'aucun effort de programmation n'est nécessaire pour contrôler la direction de transmission du signal RS-485. Alimentation du port sur RS232 Le port RS-232 du SS100/SS100SiS est une prise femelle DB9 qui peut se connecter directement au PC hôte, en utilisant les lignes RTS/DTR pour recevoir l'alimentation nécessaire au fonctionnement. Indépendamment du fait que le signal soit élevé, le peut obtenir suffisamment de puissance à partir de la ligne de données. Le SS100-SiS, la version avec isolation, nécessite toujours une alimentation externe.
