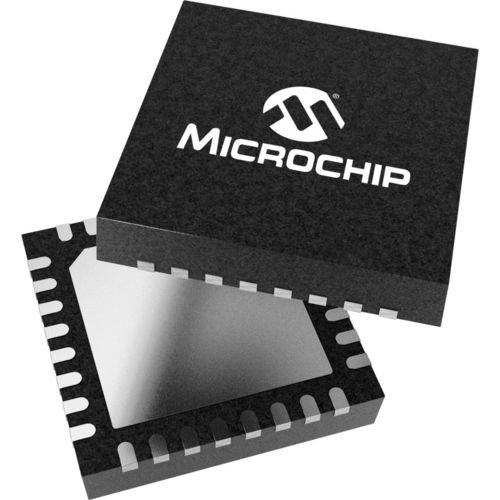

Puce analogique RE46C422

Le RE46C422 de Microchip est un frontal analogique (AFE) de détecteur de fumée à faible consommation destiné aux applications alimentées par batterie. L'AFE fournit toutes les fonctions analogiques, d'interface et de régulation de puissance nécessaires à un détecteur de fumée multicritères basé sur un microcontrôleur (MCU). Il peut être alimenté par deux piles AA ou une seule pile au lithium. Le RE46C422 dispose d'un amplificateur photo intégré à double entrée pour l'interface avec une chambre de fumée photoélectrique, de deux pilotes de LED programmables contrôlés indépendamment, d'un circuit tampon analogique (ABUF) pour la surveillance des tensions du système, d'un moniteur de CO à quatre bornes et d'un régulateur de 3,3V. Le RE46C422 est capable de répondre aux spécifications UL 217 9th Ed et UL 268 7th Ed et peut être facilement adapté aux nouvelles éditions grâce à sa conception programmable et à son riche ensemble de fonctionnalités. Pour les conceptions qui ne nécessitent pas deux amplificateurs photo intégrés, voir le RE46C420. Pour les conceptions qui ne nécessitent pas de surveillance du CO, voir le RE46C421. Caractéristiques du produit Faible courant de repos Fonctionnement à partir de deux piles AA, d'une seule pile au lithium ou d'une pile de 9 V convertisseur Boost 4V, 8.5V, 10V, 11.5V, 17V 3.régulateur 3V Pilote de corne piézoélectrique Pilotes de LED à double contrôle indépendant avec courant programmable jusqu'à 200 mA Amplificateur d'opération intégrateur à gain programmable à deux entrées avec transimpédance effective > 20 M à 100 μs Surveillance du CO et des gaz toxiques Tampon analogique pour la détection de plusieurs tensions internes (ABUF) Interconnexion d'alarme Contrôlé par SPI
