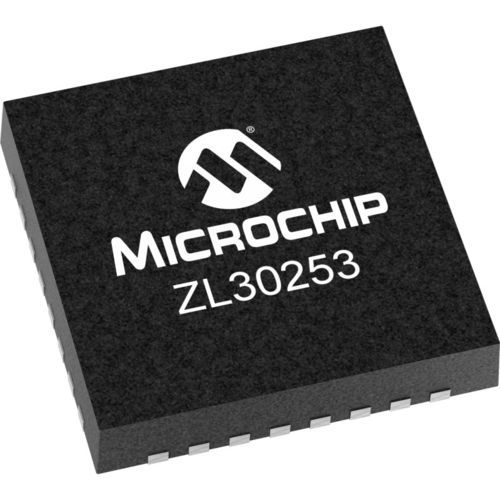

Atténuateur de gigue ZL30253

Le ZL30253 est un circuit intégré multiplicateur d'horloge/atténuateur de gigue, flexible et de haute performance. A partir de n'importe quelle fréquence d'horloge d'entrée de 1kHz à 1250MHz, le ZL30252 peut produire des fréquences de sortie verrouillées en fréquence de 1Hz à 1035MHz et jusqu'à 3 signaux d'horloge de sortie différentiels ou 6 signaux d'horloge CMOS. Le jitter de sortie est typiquement de 0,16 à 0,28ps RMS (12kHz à 20MHz). L'auto-configuration automatique à partir de l'EEPROM interne permet aux signaux d'horloge d'être disponibles immédiatement après la mise sous tension ou la réinitialisation. Caractéristiques du produit Horloges à trois entrées Deux entrées différentielles/CMOS Une entrée asymétrique/CMOS Toute fréquence d'entrée de 1kHz à 1250MHz (1kHz à 300MHz pour CMOS) Les entrées sont continuellement contrôlées pour l'activité et la précision de la fréquence Commutation automatique ou manuelle de la référence DPLL à faible bande passante Largeur de bande programmable, 14Hz à 500Hz Atténue la gigue jusqu'à plusieurs UI Freerun ou maintien numérique en cas de perte de toutes les entrées Ajustement de phase contrôlé numériquement APLL Fractional-N à faible gigue et 3 sorties Toute fréquence de sortie de <1Hz à 1035MHz Conversion de fréquence fractionnelle à haute résolution avec une erreur de 0ppm Conception encapsulée, facile à configurer, ne nécessitant aucun composant externe de type VCXO ou filtre de boucle Chaque sortie dispose de diviseurs indépendants Gigue de sortie typiquement de 0,16 à 0,28ps RMS (bande d'intégration de 12kHz à 20MHz) Les sorties sont CML ou 2xCMOS, peuvent s'interfacer avec LVDS, LVPECL, HSTL, SSTL et HCSL En mode 2xCMOS, les broches P et N peuvent être de fréquences différentes (par exemple 125MHz et 25MHz) Broche d'alimentation par sortie avec des tensions de sortie CMOS de 1,5V à 3,3V Circuit d'alignement de sortie précis et ajustement de la phase par sortie Activation/désactivation de chaque sortie et démarrage/arrêt sans problème (arrêt haut ou bas)
