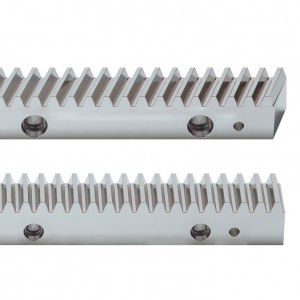

Crémaillère à denture hélicoïdale UHPR series

en acierde précisionrectifiée

Q3 - Classe de qualité 3 Données techniques : Acier traité thermiquement selon la norme ATLANTA Dents durcies avec le système ATLANTA haute performance processus de durcissement et sol Rectifier sur tous les côtés après le durcissement Signé avec l'erreur de pas totale effective (20°) Erreur de pas totale GTf 1000 ≤ 0,012mm 19°31'42" système de dents hélicoïdales et droites Module 5 à 12 Longueur jusqu'à 1000mm Force d'avance max. par contact de pignon jusqu'à 409,0 kN Q5 - Classe de qualité 5 StrongLine Données techniques : Acier de cémentation selon la norme ATLANTA Dents cémentées et rectifiées Rectifier sur tous les côtés après le durcissement Signé avec l'erreur de pas totale effective (20°C) Erreur totale de pas GTf/1000 ≤ 0,026mm 19°31'42" système de dents hélicoïdales et droites Module 3 à 6 Longueur 1000 mm Force d'avance max. par contact de pignon jusqu'à 131,5 kN
