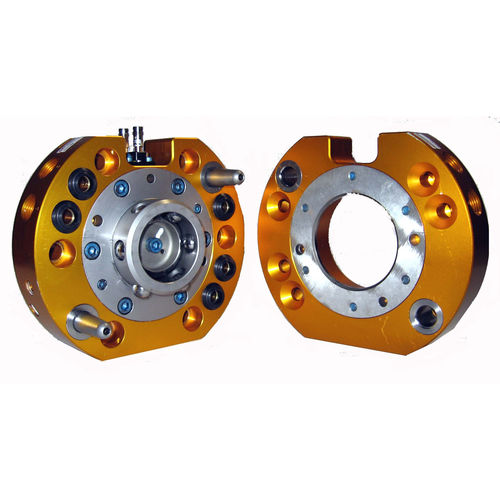

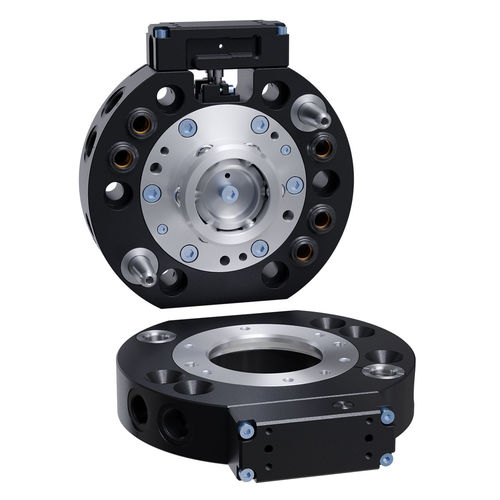

Changeur d'outil pour robots QC-76
automatiqueà came

changeur d'outil pour robots
changeur d'outil pour robots
changeur d'outil pour robots
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Applications
pour robots
Type
automatique, à came

Description

-Conception légère avec une grande résistance. -La technologie No-Touch Locking permet une séparation de la plaque jusqu'à 2,0 mm (0,08 pouce) lors du verrouillage. -La conception brevetée du mécanisme de verrouillage Fail-Safe permet d'exercer une faible force sur le piston. -(5) connexions pour le passage de l'air ou du vide dans le changeur d'outils. -(2) connexions sont disponibles pour fournir une pression pneumatique pour l'accouplement et le désaccouplement du changeur d'outils. -Des capteurs de proximité internes sont conçus dans le corps de la plaque maîtresse pour vérifier la position de verrouillage/déverrouillage du piston et de la came. Les capteurs fournissent les signaux de verrouillage et de déverrouillage (L/U) par l'intermédiaire des câbles de capteur fournis. -(2) Plats disponibles pour le montage de modules de type J16 pour le support de divers passages d'utilités, tels que le signal, le fluide/air, et l'alimentation. D'autres modules peuvent être montés avec des plaques d'adaptation. Limite de charge utile suggérée : - 220 lb Force de verrouillage à 5,5 bars (80 psi) : - 2600 lb Capacité de moment statique (X & Y) : - 4800 lbf-in Capacité de moment statique (Z) : - 6200 lbf-in Répétabilité positionnelle - (X, Y, & Z) : - 0.0006 in Poids - lorsqu'il est couplé : - 8.1 lb Poids du maître : - 4,95 lb Poids de l'outil : - 3,15 lb Distance maximale entre la plaque du maître et celle de l'outil avant verrouillage à 6 bars (87 psi) : - 0,08 in Orifices de passage pneumatiques (qté) Taille : - (5) 3/8 NPT ; Rc 3/8 (BSPT)

---
