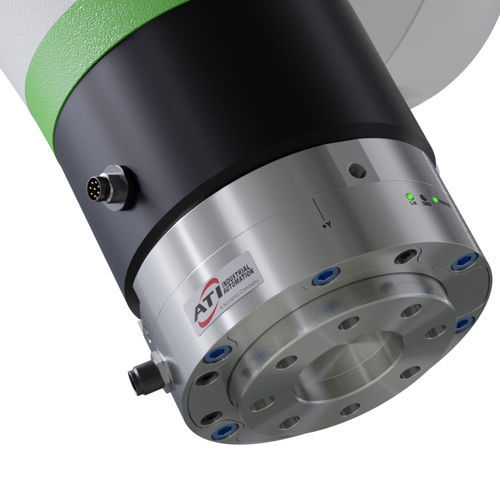

Capteur de force et de couple Axia90-M50

-Un capteur haute performance à faible coût qui offre la plus haute résolution, précision et rigidité disponibles pour fournir un sens du toucher à votre application. -Toute l'électronique est intégrée dans le corps du capteur, ce qui permet de réduire le coût et l'encombrement. Comme tous les produits F/T d'ATI, l'Axia90 présente une qualité et une robustesse supérieures. -Options disponibles pour la communication Ethernet, EtherCAT et série. -Extrêmement robuste : Usiné avec précision en acier inoxydable haute résistance. Valeurs de surcharge maximales autorisées pour un seul axe de 5,0 à 12,5 fois les capacités nominales. -Rapport signal/bruit élevé : Les jauges de contrainte offrent une résolution exceptionnelle et des précisions supérieures à 2 % de la pleine échelle sur tous les axes et calibrations. -IP67 : protection contre la poussière, les jets d'eau à haute pression et l'immersion jusqu'à 1 m pendant 30 minutes. -Modèle de boulon ISO 9409-1-50-7-M6 intégré directement dans le côté outil du capteur. -La conception de l'interface boulonnée réduit la hauteur totale de la pile. Applications typiques -Assemblage électronique -Polissage -Contrôle de la force en temps réel -Test de produits -Pick and place -Robotique collaborative Rigidité (calculée) Forces sur les axes X et Y (Kx, Ky) - 6,3x107 N/m Force sur l'axe Z (Kz) - 1,4x108 N/m Couple de l'axe X et de l'axe Y (Ktx, Kty) - 9,6x104 Nm/rad Couple sur l'axe Z (Ktz) - 1,7x105 Nm/rad Fréquence de résonance Fx, Fy, Tz - 2300 Hz Fz, Tx, Ty - 2900 Hz Spécifications physiques Poids* - 0,78 kg Diamètre* - 89,9 mm Hauteur* - 26,9 mm
