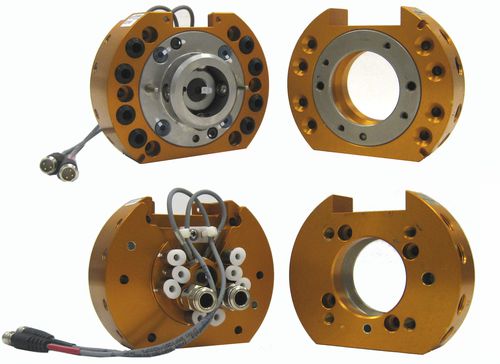

Changeur d'outil pour robots QC-21 Hollow Wrist

automatique

-Le QC-21 Hollow-Wrist Master comporte huit (8) ports de passage d'air axial, six (6) avec des raccords de tube de 1/8 pouce et deux (2) avec des raccords de tube de 1/4 pouce. -Les orifices d'air axial passent directement dans les robots Hollow-Wrist, ce qui augmente la fiabilité. -Le robot Hollow-Wrist Master s'adapte au côté standard de l'outil qui comporte des ports 1/8 NPT. -La technologie de verrouillage No-Touch permet de séparer les plaques jusqu'à 2,0 mm lors du verrouillage. -La conception du mécanisme de verrouillage breveté Fail-Safe permet d'exercer une faible force sur le piston. -Le grand diamètre du piston et la course de la bille vers l'extérieur augmentent la capacité du moment. -Tous les composants de verrouillage sont fabriqués en acier inoxydable Rc58. -Bagues à longue durée de vie pour les orifices de passage pneumatique. -Capteurs de verrouillage/déverrouillage en option. -Deux (2) plats pour le montage de modules utilitaires en option. Limite de charge utile suggérée : - 55 lb Force de verrouillage à 5,5 bars (80 psi) : - 520 lb Capacité de moment statique (X & Y) : - 500 lbf-in Capacité de moment statique (Z) : - 690 lbf-in Répétabilité positionnelle - (X, Y, & Z) : - 0.0006 in Poids - lorsqu'il est couplé : - 2.25 lb Poids du maître : - 1,55 lb Poids de l'outil : - 0,7 lb Distance maximale entre la plaque du maître et celle de l'outil avant verrouillage à 6 bars (87 psi) : - 0,08 in
