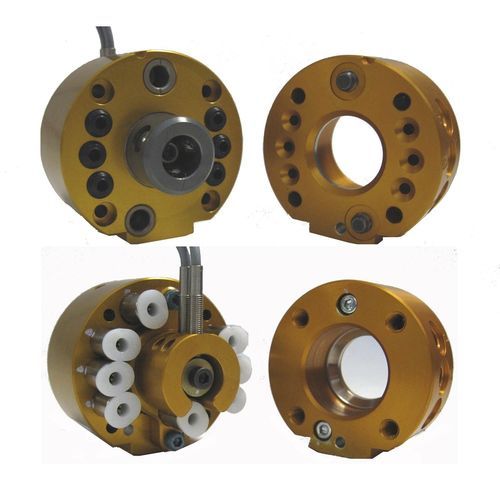

Changeur d'outil pour robots QC-11 Hollow-Wrist

automatique

-Le QC-11 Hollow-Wrist Master comporte six (6) ports d'air axial avec des raccords de tube de 1/8 pouce. -Les orifices d'air axial passent directement dans les robots Hollow-Wrist, ce qui augmente la fiabilité. -Le Hollow-Wrist Master s'adapte au côté standard de l'outil. -La technologie de verrouillage No-Touch permet de séparer les plaques jusqu'à 1,5 mm lors du verrouillage. -La conception brevetée du mécanisme de verrouillage Fail-Safe permet d'exercer une faible force sur le piston. -Léger et de petite taille avec un mécanisme de verrouillage très résistant. -Le grand diamètre du piston et la course de la bille vers l'extérieur augmentent la capacité du moment. -Tous les composants de verrouillage sont fabriqués en acier inoxydable Rc58. -Bagues à longue durée de vie pour les orifices de passage pneumatique. -Capteurs de verrouillage/déverrouillage en option. Limite de charge utile suggérée : - 35 lb Force de verrouillage à 5,5 bars (80 psi) : - 240 lb Capacité de moment statique (X & Y) : - 180 lbf-in Capacité de moment statique (Z) : - 110 lbf-in Répétabilité positionnelle - (X, Y, & Z) : - 0,0004 po Poids - lorsqu'il est couplé : - 0,83 lb Poids du maître : - 0,65 lb Poids de l'outil : - 0,18 lb Distance maximale entre la plaque du maître et celle de l'outil avant verrouillage à 6 bars (87 psi) : - 0,06 in Orifices de passage pneumatiques (qté) Taille : - Voir dessin
