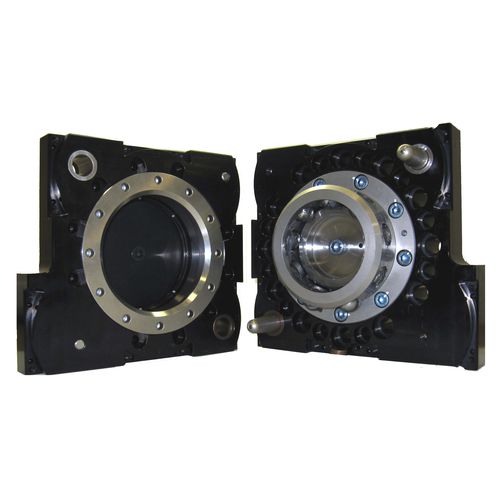

Changeur d'outil pour robots QC-313

automatique

-La technologie de verrouillage No-Touch permet de séparer les plaques jusqu'à 2,54 mm (0,1 pouce) lors du verrouillage. -Les capteurs de disponibilité (2) détectent lorsque la plaque de l'outil se trouve à moins de 1,5 mm de la plaque du maître, signalant qu'elle est prête à être verrouillée. -La conception brevetée du mécanisme de verrouillage Fail-Safe permet d'exercer une faible force sur le piston. -Le grand diamètre du piston et la course de la bille vers l'extérieur augmentent la capacité du moment. -Toutes les pièces de verrouillage sont en acier inoxydable Rc58. -Détection intégrée du verrouillage/déverrouillage pour la sécurité. -Se monte directement sur la plupart des robots de 500 kg (sans SIP) Limite de charge utile suggérée : - 1100 lb Force de verrouillage à 5,5 bars (80 psi) : - 8600 lb Capacité de moment statique (X et Y) : - 29100 lbf-in Capacité de moment statique (Z) : - 28000 lbf-in Répétabilité positionnelle - (X, Y, & Z) : - 0.0006 in Poids - avec accouplement : - 47.1 lb Poids du maître : - 30,6 lb Poids de l'outil : - 16,5 lb Distance maximale entre la plaque du maître et celle de l'outil avant verrouillage à 6 bars (87 psi) : - 0.1 in
