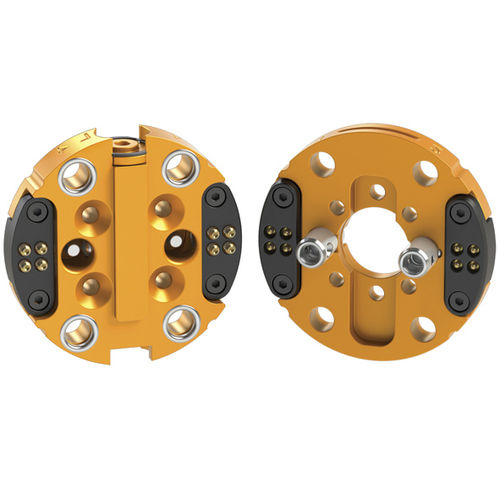

Changeur d'outil pour robots QC-1

automatiquede haute vitesse

-Construction modulaire : Les capacités électriques sont intégrées dans des modules séparés, ce qui augmente la flexibilité pour le client. -Conception extrêmement compacte et légère pour les robots "araignée" ou delta à grande vitesse. -Diamètre du corps : 45 mm. -Pèse 93,8 grammes avec les raccords et les modules E04. -(4) connexions d'air traversantes M5. -Hauteur de la pile de seulement 16,9 mm. -Les pièces de verrouillage sont en acier inoxydable Rc58. -La technologie No-Touch Locking permet une distance de verrouillage maximale de 1,0 mm entre les plaques Master et Tool. -La conception brevetée du mécanisme de verrouillage Fail-Safe permet d'exercer une faible force sur le piston. Limite de charge utile suggérée : 3 lb Force de verrouillage à 5,5 bars (80 psi) : 39 lb Capacité de moment statique (X & Y) : 8,7 lbf-in Capacité de moment statique (Z) : 10.2 lbf-in Répétabilité positionnelle - (X, Y, & Z) : 0.0004 in Poids - lorsque couplé : 0.207 lb Poids du maître : 0,124 lb Poids de l'outil : 0,0829 lb Distance maximale entre la plaque du maître et celle de l'outil avant verrouillage à 6 bars (87 psi) : - 0,04 in Orifices de passage pneumatiques (qté) Taille : (4) M5 ou #10-32
