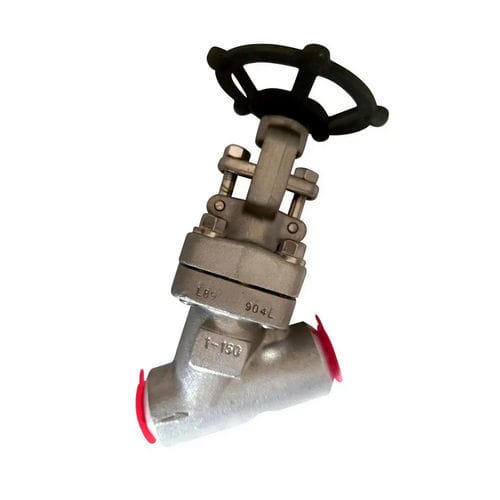

Vanne à soupape

avec volantà commande pneumatiqued'arrêt

- Fonctionne en soulevant ou en abaissant le disque pour ouvrir, réguler ou fermer l'écoulement du fluide, également connu sous le nom de robinets à soupape à configuration oblique. - Le siège et la tige sont orientés à 45o degrés par rapport à l'axe de la canalisation. - La force nécessaire pour lever ou abaisser le disque provient du volant ou de l'actionneur. La force est ensuite transmise au disque par l'intermédiaire de la tige du robinet. Le volant est tourné par l'opérateur de la vanne et il fait alors tourner la tige. Lorsque la tige tourne， elle commence à se déplacer vers le haut ou vers le bas. C'est ce mouvement linéaire de la tige qui permet au disque d'ouvrir ou de fermer le passage du fluide. - Les robinets à soupape de type Y sont recommandés pour les applications à haute pression et lorsque la perte de charge n'est pas souhaitable. D'autres types de robinets à soupape, tels que les robinets à soupape de type Z, sont sujets à des pertes de charge. - La tige et le siège des robinets à soupape de type Y permettent un écoulement rectiligne lorsqu'ils sont complètement ouverts, ce qui contribue à réduire la résistance à l'écoulement du fluide et donc le problème de la perte de charge. Son emplacement dans le système de tuyauterie n'est pas limité. La conception en Y d'Athena réduit au minimum la résistance à l'écoulement du robinet à soupape. Le siège et la tige sont inclinés à environ 45 degrés, ce qui permet d'obtenir une trajectoire d'écoulement plus rectiligne à pleine ouverture et d'offrir la plus faible résistance à l'écoulement. Ces robinets sont utilisés pour l'étranglement pendant les opérations saisonnières ou de démarrage. Pour toutes les vannes, des certificats d'essai des matériaux, des certificats d'essai hydraulique et MTC 3.1 seront fournis. Une inspection par une tierce partie peut être effectuée à la demande du client.
