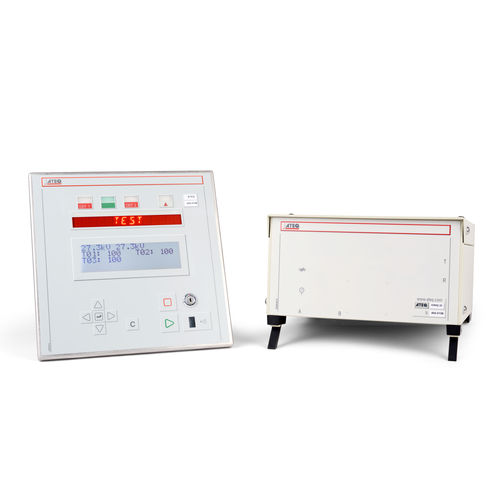

Testeur d'étanchéité haute tension IONIQ20

pour emballagepour bouteillespour applications automobiles

Sur la base de son concept éprouvé de testeurs de contrôle de la chaîne de production, ATEQ a mis au point un nouveau testeur d'étanchéité conçu pour répondre aux exigences spécifiques de la production en grande série de pièces en plastique. Cet instrument est utilisé pour la détection de défauts de moulage localisés, d'une épaisseur de membrane insuffisante, de perforations, etc. Cet instrument s'est également avéré efficace pour tester les cellules de batteries en poche. L'IONIQ est basé sur la mesure du courant de décharge et est capable de détecter des défauts jusqu'à 10µm. PRINCIPE DE MESURE - Le IONIQ mesure le courant circulant entre une sonde chargée brevetée et une plaque de masse placée sous la pièce à tester. - Le IONIQ utilise le % de la tension nominale (qui reflète le courant de décharge), mesuré sur la pièce comme niveau PASS/FAIL. - Dans une situation PASS (fig 1) : pas de trou, pas de pièce faible, le IONIQ mesure un % élevé. La tension mesurée et la tension nominale sont pratiquement égales. Le résultat est supérieur au niveau de rejet, la pièce a passé le test. - Dans une situation FAIL (fig 2) : IONIQ mesure un % faible. La tension mesurée est nettement inférieure à la tension nominale. Le résultat est inférieur au niveau de rejet, la pièce a échoué au test. - Limites du test : courte distance entre la sonde et la plaque, isolation électrique par rapport à l'environnement. CARACTÉRISTIQUES - Générateur de haute tension ionisante intégré (5 à 27,3 kV) - Niveaux de rejet en % de la tension nominale (0 à 100 %) - Surveillance et protection du générateur de haute tension - Limitation de l'intensité du courant - Vitesse : temps de cycle minimal de 0,6 s - E/S pour le contrôle des instruments et les résultats - 32 programmes - La commande à distance permet de rapprocher le module d'essai de la pièce à tester - Et : Sélection de la langue, personnalisation du test ..
