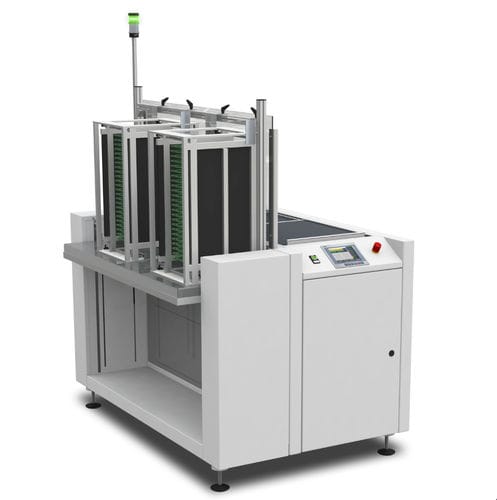

Système de chargement et déchargement pour circuit imprimé VEGO AES 06

automatique

Description La station de chargement de ligne AES 06 est utilisée pour alimenter automatiquement des PCB ́ dans une ligne de production SMT ou dans des machines de traitement individuelles, par exemple des imprimantes à pochoir, des systèmes de prise et de placement, des fours de refusion ou des systèmes de test. L'unité se compose de deux convoyeurs de chargement/déchargement de magasins, d'un axe de levage avec une plateforme de magasin, d'un convoyeur de transfert vers l'unité suivante et d'un poussoir à entraînement électrique. Les convoyeurs tampons pour magasins sont situés parallèlement l'un à l'autre et l'un au-dessus de l'autre. Les magasins sont transportés sur le convoyeur de chargement et fixés en place, puis le pousseur fait glisser les circuits imprimés du magasin sur le convoyeur. Le magasin vide est ensuite le magasin vide est ensuite transporté sur le convoyeur supérieur (de déchargement) et stocké jusqu'à son retrait manuel. Caractéristiques changement automatique de magasin avec des pinces en haut et en bas convoyeurs de chargement/déchargement parallèles et superposés encombrement minimal au sol grâce au positionnement optimal des convoyeurs de transport _ Entrée manuelle des PCB sur le convoyeur de transfert
