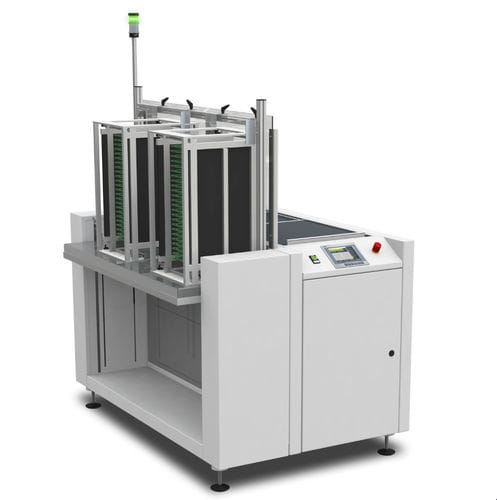

Système de chargement et déchargement pour circuit imprimé VEGO AES 05

automatique

Description La station de chargement de ligne AES 05 est utilisée pour alimenter automatiquement des PCB ́ dans une ligne de production SMT ou dans des machines de traitement individuelles, par exemple des imprimantes à pochoir, des systèmes de prise et de placement, des fours de refusion ou des systèmes de test. L'unité se compose d'un convoyeur de chargement et de déchargement des magasins, d'un axe de levage avec une plateforme de magasin, d'un convoyeur de transfert vers l'unité suivante et d'un poussoir à entraînement électrique. Les convoyeurs pour les magazines sont situés l'un à côté de l'autre sur le même niveau. Les magasins sont chargés sur le convoyeur de chargement et transportés en position sur la plate-forme du magasin. De cette position, les PCB sont extraits. Le magasin vide est ensuite le magasin vide est ensuite ramené sur le convoyeur parallèle et stocké jusqu'à son retrait manuel. Caractéristiques changement automatique de magasin avec des pinces à magasin en haut et en bas convoyeurs de chargement et de déchargement situés l'un à côté de l'autre sur le même niveau. insertion manuelle des PCB sur le dépileur de cartes la hauteur de transfert des magasins est la même sur les deux convoyeurs guide à double axe de levage Options hauteur de transport 950 mm ± 50 mm adaptation du magasin _ Réglage électrique de la largeur réglage automatique de la largeur sortie multiple mécanisme de réinsertion _ Pince universelle de magasin dispositif d'ouverture automatique du magasin dispositif de contrôle du pas du magasin
