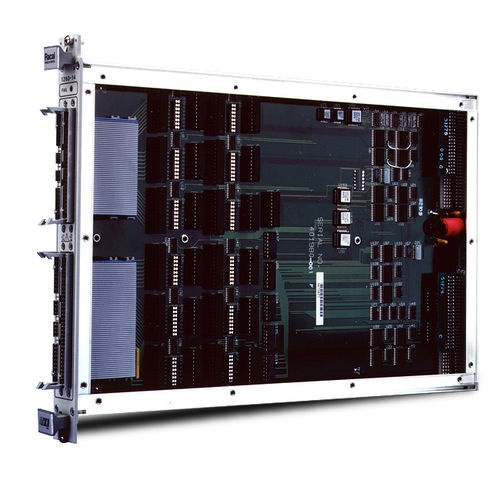

Carte d'E/S numérique 1260-14

TTLmultivoiesVXI

La carte de commutation d'E/S numériques Astronics 1260-14 fournit 96 canaux à collecteur ouvert dans 12 groupes de huit bits chacun. Avec la version à collecteur ouvert, chaque groupe indépendant peut utiliser une alimentation pull-up interne ou externe séparée jusqu'à 32 VDC. Chaque canal peut être configuré comme une entrée ou une sortie et contrôlé individuellement en mode asynchrone, ou être synchronisé avec d'autres canaux. Informations sur le produit Compatible pour une utilisation sur les plateformes VXI, ce produit de commutation était auparavant vendu sous la marque Racal Instruments. Le 1260-14 dispose d'un mode handshake à deux fils pour le contrôle des transactions d'E/S synchrones. Chaque ligne de handshake peut être programmée en mode actif haut ou actif bas pour fournir une interface flexible avec les signaux de l'utilisateur. Caractéristiques principales : *96 canaux d'entrée/sortie TTL, CMOS ou à collecteur ouvert *Pilote jusqu'à 32 V et absorbe jusqu'à 200 mA par canal *Handshaking programmable à deux fils *Modes de fonctionnement synchrone, asynchrone et mixte *débit de données de 1 kHz
