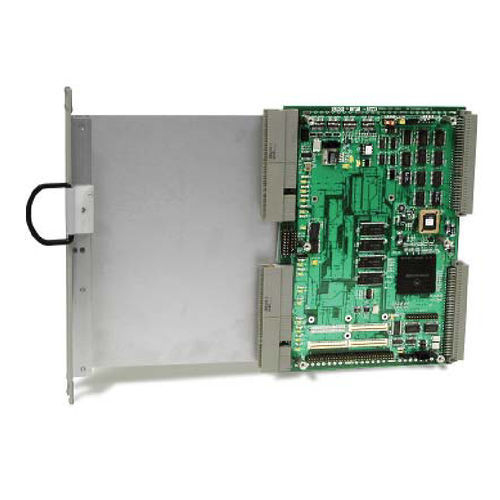

Carte-support VXI VX407C

Le Racal Instruments™ VX407C est un support VXI intelligent qui permet d'utiliser des modules PXI et cPCI dans des systèmes VXI. Le support supporte deux modules PXI ou cPCI 3U ou un module PXI ou cPCI 6U. Il est doté d'un processeur PowerPC embarqué qui peut effectuer la traduction de commandes, l'analyse de données et de nombreuses autres fonctions de traitement de données ou de contrôle de processus. Les données peuvent être transférées vers/depuis un dispositif PXI ou PMC et la mémoire embarquée à un taux soutenu de 132 Mbytes/s. Informations sur le produit La carte porteuse intelligente VX407C prend en charge les modes de fonctionnement VXI basés sur les registres et les mots-série. Les modules cPCI/PXI attachés sont directement accessibles depuis VXI et le microprocesseur PowerPC®. L'interface électrique et mécanique permet aux modules cPCI ou PXI d'être facilement intégrés dans un système VXI. Les modules se montent avec des faces avant au même niveau que les autres modules VXI du système. Les modules cPCI/PXI à simple, double et triple largeur sont pris en charge. En plus de la prise en charge des modules cPCI/PXI, le support offre une position PMC qui permet d'ajouter des fonctionnalités supplémentaires, telles que des interfaces de stockage de masse ou de communication. Un connecteur correspondant est fourni pour l'accès aux E/S. La logique du pilote de relais permet d'ajouter facilement du matériel de contrôle spécial au système intégré global. Le VX407C est alimenté par un microprocesseur PowerPC® 8245 hautement intégré avec un noyau PowerPC 603e™, une interface PCI (peripheral interface interconnect) intégrée et un contrôleur de mémoire avancé. La mémoire partagée à double port et une interface complète basée sur les registres et les interruptions permettent une communi- cation VXI rapide avec le logiciel d'application PowerPC®. Caractéristiques principales - Microprocesseur PowerPC® intégré pour faciliter les fonctionnalités supplémentaires
